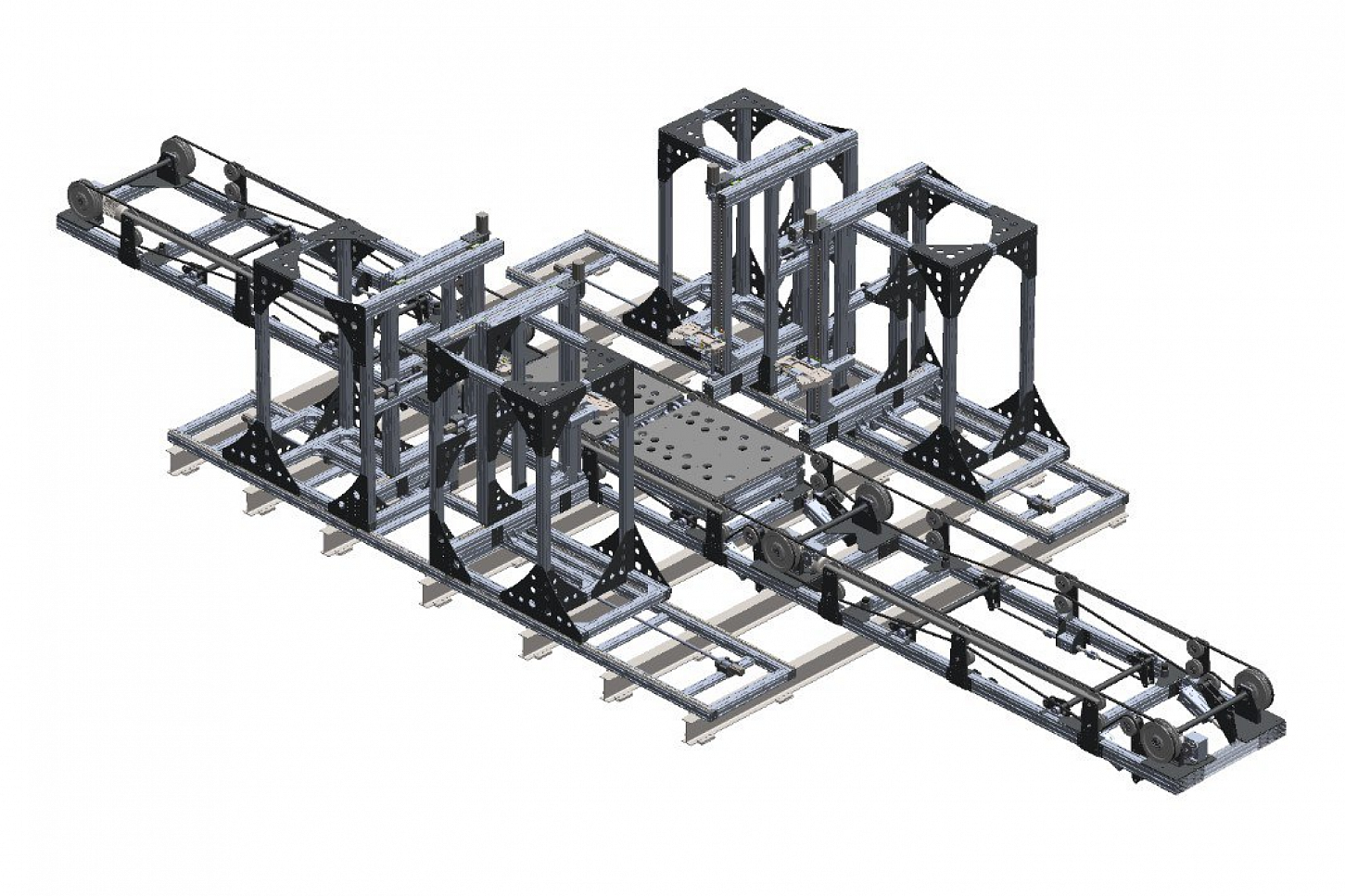

Автоматическая линия PRESS STEEL ALKF 4545-4532-8888

Цена по запросу

Заказать

Технические характеристики:

Производитель

New Engineering Technologies

Страна-производитель

Россия

Количество рабочих головок

8 шт. (*)

Минимальное сечение воздуховода

200х200 мм

Максимальное сечение воздуховода

1200х1200 мм

Количество соединений на стороне при 200 мм

2шт

Количество соединений на стороне при 1200 мм

8шт

Тип привода

Пневматический

Гидравлическая станция, 32 кВт, 260 Бар, пластинчатый насос, (срок эксплуатации 5-7 лет, при работе 24/7)

1шт

Время обработки одного воздуховода для его мин./ макс. сечения:

36 сек. / 1 м 18 сек

Напряжение (3-х фазное)

380 В / 20 кВт

Подача воздуха очищенного, подготовленного

8 Бар

Толщина металла (400 N/mm2)

3.5 мм

Толщина металла (нерж. сталь 600 N/mm2)

2.5 мм

Включение рабочих головок согласно сечению воздуховода

Да (автоматически)

Привод головок сдвижение-раздвижение согласно сечению изделия

Сервопривод (автоматически)

Автоматическое позиционирование и управление комплексом

Контроллер с ПО

Системы защиты

Да

Автоматическая линия PRESS-STEEL ALKF 4545-4532-8888, предназначенная для крепления фланцев на воздуховоды прямоугольного сечения, с размерами от 200х200 мм, до 1200х1200 мм и длиной от 1 250 мм до 1500 мм.

(*) - По запросу заказчика (опционально) возможна дополнительная установка рабочих головок, в количестве - до 32 единиц (в данном случае время обработки одного воздуховода, любого размера, составит 36 секунд).

Преимущества модели PRESS-STEELALKF4545-4532-8888:

Высокая производительность от 36 сек./1 воздуховод;

Уменьшение % брака за счет сокращения влияния человеческого фактора;

Для обслуживания линии достаточно всего 1 оператора, для сравнения, на выполнение аналогичного объема без данной линии требуется минимум 4 квалифицированных работников (в 1 смену);

Высокая эстетичность производства за счет точности повторяемых соединений;
Возможность круглосуточной загрузки линии с целью сокращения периода окупаемости;
Уменьшение зависимости от опыта и квалификации работников, как следствие - снижение нагрузки на отдел кадров;
Тихая работа инструмента, отсутствует искровой разряд и дым.

Частые вопросы

Что значит надежное соединение PRESS-STEEL? +

Получаемая «пресс-заклепка» (заклепка, пукля, холодная спайка, клинч соединение) является надежным неразъемным соединением, сопрягаемых между собой металлических листов или профилей под давлением. Процесс формирования происходит путем холодной штамповки материалов с образование геометрического замыкания за один рабочий цикл Пуансона.

Соединение может быть как двухслойным, так и многослойным, при этом можно соединять между собой детали из нержавеющей стали и обычной, алюминия и других цветных металлов. Преимуществом также можно считать отсутствие повреждения отделки поверхности деталей, имеющих окраску или покрытие.

Какие преимущества даёт соединение PRESS-STEEL? +

Соединение имеет высокие прочностные характеристики.
Формирование «пресс-заклепки» происходит мгновенно.
Отсутствие ограничений по количеству слоев соединяемого материала.
Возможность соединения заготовок из разных сталей и сплавов.
Отсутствие дополнительных крепежных элементов.
Отсутствие нарушения поверхности из-за нагрева, стойкость к коррозии не нарушается.
Точка соединения прямоугольного сечения отлично подходит для сталей с повышенной твердостью, нержавеющих сталей.
На выходе продукция отличного качества.

Как подключить инструмент PRESS-STEEL? +

Предлагаем готовое решение для пневматических инструментов PRESS-STEEL, которое обеспечит максимальную эффективность и продлит срок их службы за счет комплексного подхода к подготовке и подаче сжатого воздуха.

В основе схемы лежит компрессор, создающий необходимое давление воздуха для работы инструментов. Для обеспечения подачи качественного сжатого воздуха, свободного от загрязнений и влаги, в схему включены: магистральный фильтр, задерживающий крупные частицы пыли и грязи; осушитель, удаляющий излишнюю влагу, которая может привести к коррозии внутренних элементов инструмента и вымываю смазки; и наконец, влагоотделяющий фильтр тонкой очистки непосредственно перед инструментом. Он дополнительно очищает воздух от мельчайших частиц и конденсата, гарантируя оптимальные условия работы для высокоточных пневматических распределителей и клапанов инструмента.

Регулятор давления, установленный после осушителя, позволяет точно настроить и поддерживать оптимальное давление, предотвращая перегрузки и преждевременный износ инструмента. Для комфортной работы оператора используется спиральная трубка, обеспечивающая свободу перемещения в рабочей зоне.

Выбирая наше решение, вы получаете не просто набор компонентов, а продуманную систему подготовки сжатого воздуха, которая обеспечит надежную и эффективную работу пневматических инструментов PRESS-STEEL на протяжении долгого срока службы.
