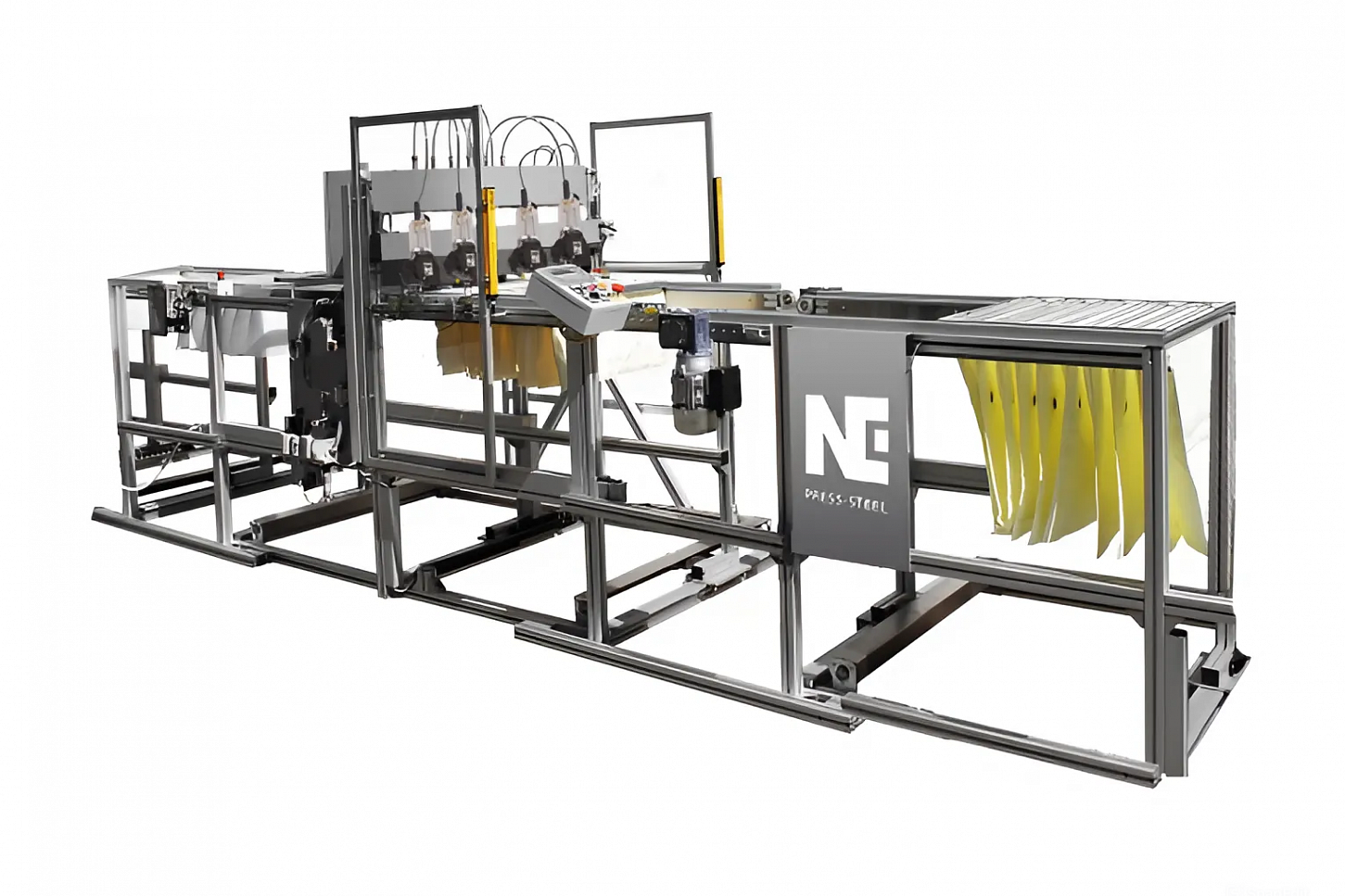

Линия карманных фильтров

Цена по запросу

Заказать

Технические характеристики:

Производитель

New Engineering Technologies

Страна-производитель

Россия

Стандартная конфигурация

6 рабочих головок PRESS STEEL

Максимальная конфигурация

до 9 рабочих головок PRESS STEEL

Регулировка под размеры рамок фильтров

от 270 x 270 мм до 915 x 915 мм

Длина

3 м

Общая ширина

1,6 м

Загрузочные / разгрузочные конвейеры

С автоматической передачей

Механические съемники

(Опция)

Очистка матрицы

(Опция)

Сокращение времени выполнения заказа и повышение производительности – линия карманных фильтров PRESS-STEEL поможет вам увеличить объемы производства. Поставляется полностью готовой к эксплуатации, требуется только подключение к источнику воздуха 6 бар и сети 380 В.

Автоматический режим работы

Оператор помещает рамку фильтра с карманами в зону загрузки и запускает цикл. Рамка фильтра автоматически перемещается под рабочие головки. Как только фильтрующий мешок оказывается в нужном положении, система управления процессом запускает движение рабочих головок вниз и цикл пуклевки (клинчинга). После завершения и автоматической проверки процесса «завальцовки» поднимается рабочий модуль с инструментами для перемещения в зону обработки следующего фильтрующего мешка, далее цикл повторяется. Когда все элементы карманы обжаты, собранный фильтр можно извлечь в зоне выгрузки линии.

Преимущества

Сокращение времени выполнения заказа
Повышенная производительность: до 500 000 карманных фильтров в год
Возможность ручного или автоматического управления
Для существующих или новых линий
Идеальное качество клинчинга благодаря одинаковой последовательности операций каждые 5 секунд

Частые вопросы

Что значит надежное соединение PRESS-STEEL? +

Получаемая «пресс-заклепка» (заклепка, пукля, холодная спайка, клинч соединение) является надежным неразъемным соединением, сопрягаемых между собой металлических листов или профилей под давлением. Процесс формирования происходит путем холодной штамповки материалов с образование геометрического замыкания за один рабочий цикл Пуансона.

Соединение может быть как двухслойным, так и многослойным, при этом можно соединять между собой детали из нержавеющей стали и обычной, алюминия и других цветных металлов. Преимуществом также можно считать отсутствие повреждения отделки поверхности деталей, имеющих окраску или покрытие.

Какие преимущества даёт соединение PRESS-STEEL? +

Соединение имеет высокие прочностные характеристики.
Формирование «пресс-заклепки» происходит мгновенно.
Отсутствие ограничений по количеству слоев соединяемого материала.
Возможность соединения заготовок из разных сталей и сплавов.
Отсутствие дополнительных крепежных элементов.
Отсутствие нарушения поверхности из-за нагрева, стойкость к коррозии не нарушается.
Точка соединения прямоугольного сечения отлично подходит для сталей с повышенной твердостью, нержавеющих сталей.
На выходе продукция отличного качества.

Как подключить инструмент PRESS-STEEL? +

Предлагаем готовое решение для пневматических инструментов PRESS-STEEL, которое обеспечит максимальную эффективность и продлит срок их службы за счет комплексного подхода к подготовке и подаче сжатого воздуха.

В основе схемы лежит компрессор, создающий необходимое давление воздуха для работы инструментов. Для обеспечения подачи качественного сжатого воздуха, свободного от загрязнений и влаги, в схему включены: магистральный фильтр, задерживающий крупные частицы пыли и грязи; осушитель, удаляющий излишнюю влагу, которая может привести к коррозии внутренних элементов инструмента и вымываю смазки; и наконец, влагоотделяющий фильтр тонкой очистки непосредственно перед инструментом. Он дополнительно очищает воздух от мельчайших частиц и конденсата, гарантируя оптимальные условия работы для высокоточных пневматических распределителей и клапанов инструмента.

Регулятор давления, установленный после осушителя, позволяет точно настроить и поддерживать оптимальное давление, предотвращая перегрузки и преждевременный износ инструмента. Для комфортной работы оператора используется спиральная трубка, обеспечивающая свободу перемещения в рабочей зоне.

Выбирая наше решение, вы получаете не просто набор компонентов, а продуманную систему подготовки сжатого воздуха, которая обеспечит надежную и эффективную работу пневматических инструментов PRESS-STEEL на протяжении долгого срока службы.
