Технические характеристики:

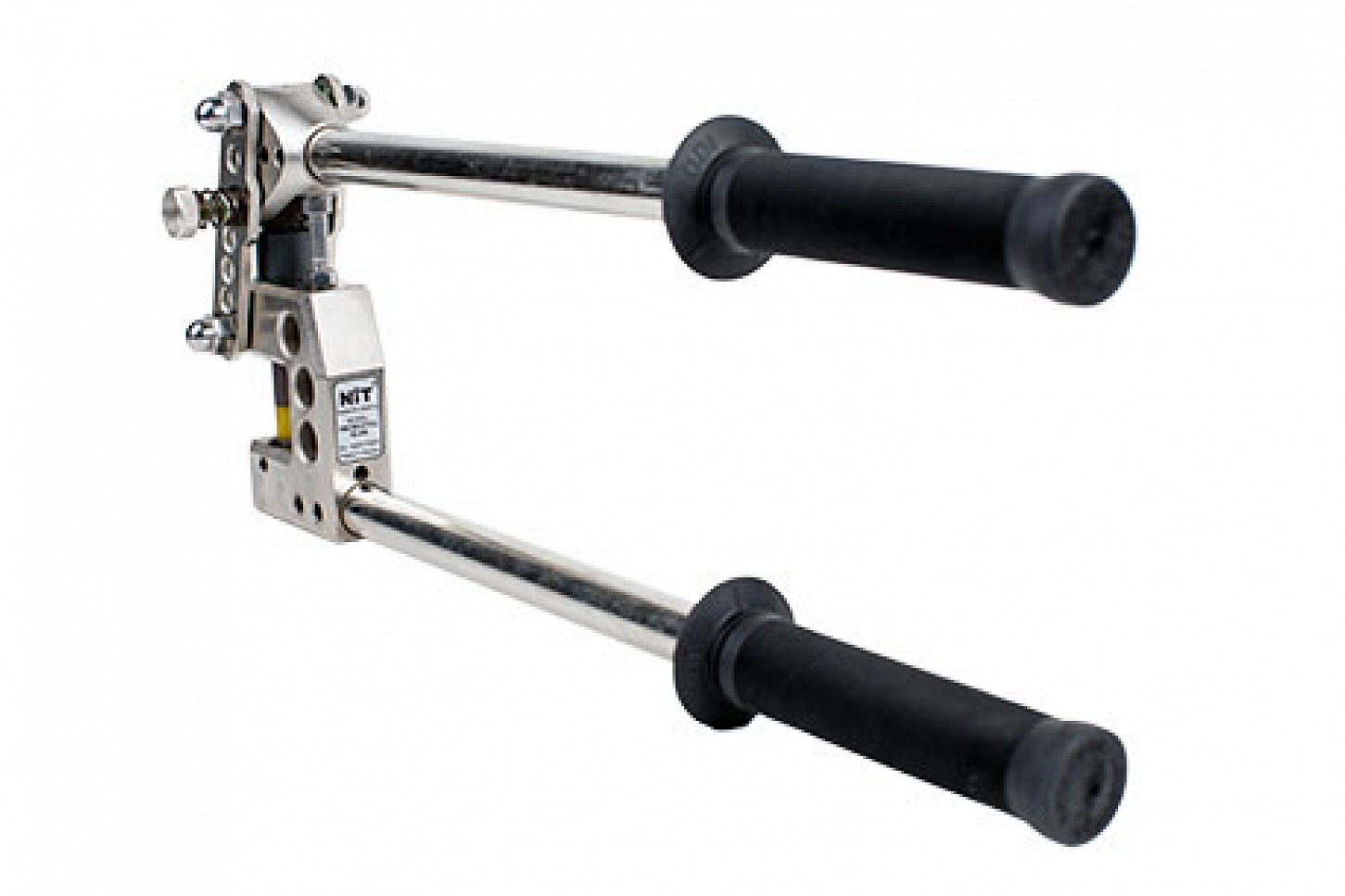

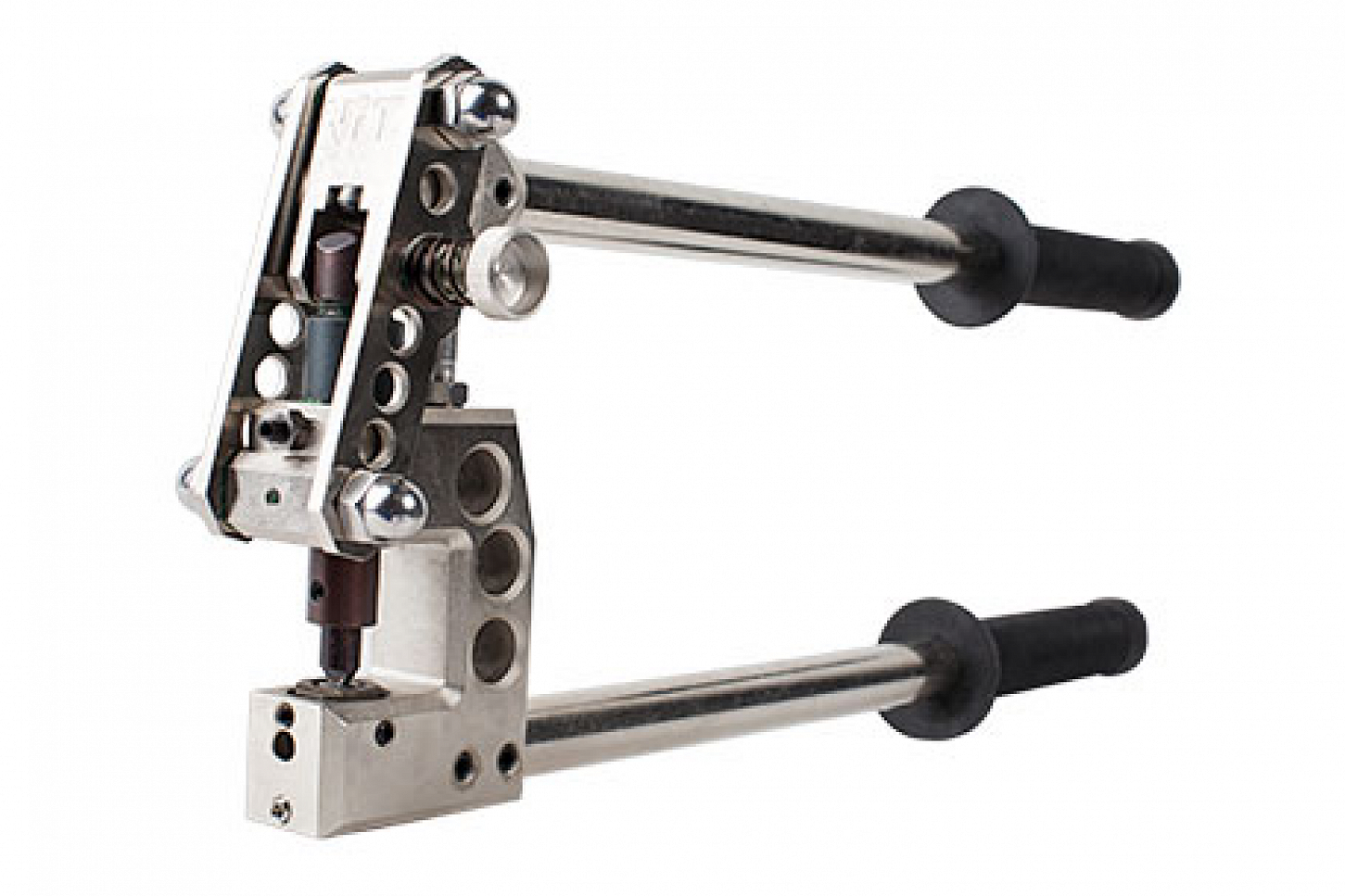

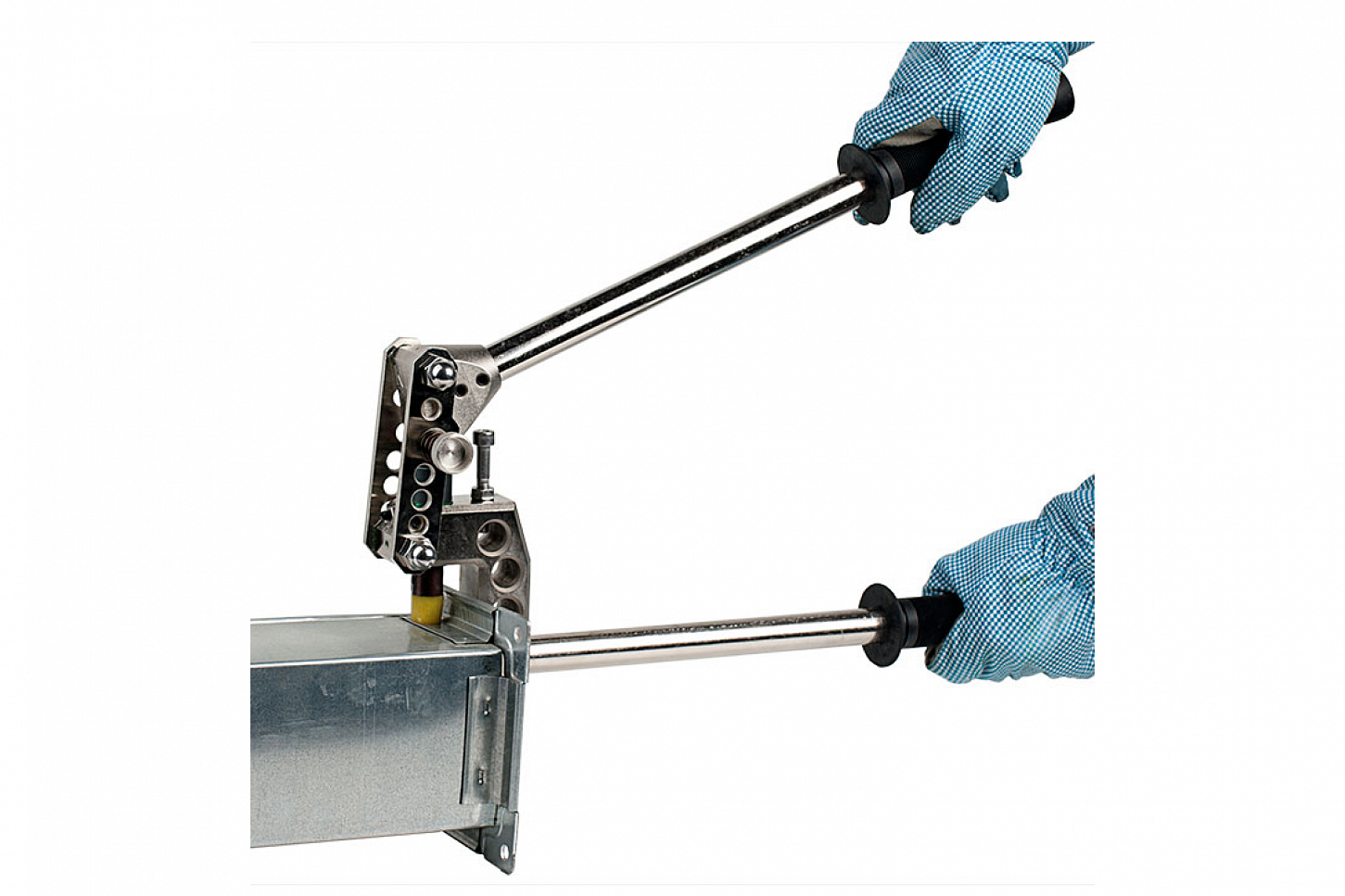

Пуклёвочный инструмент PRESS-STEEL RL 528 создан для закрепления фланца (шин-рейки) на вентиляционном коробе, путем создания полноценного заклепочного соединения, формирующегося за счет сдавливания материала и его пластической деформации. Пресс RL 528 имеет кривошипный усилитель, приводимый в действие с помощью рукояток. Это делает его мобильным, универсальным и удобным, позволяя применять на малых и больших предприятиях, непосредственно на объектах, а также в помещениях с повышенной запыленностью и пожароопасной средой. На прессе RL 528 существуют разные степени регулировок, которые позволяют четко настроить нужный уровень, глубину и форму заклепочного соединения. Обладая надежностью, неприхотливостью и быстротой создания заклепочного соединения, ручной пуклёвочный пресс RL 528 отлично зарекомендовал себя на малых и средних предприятиях, специализирующихся на выпуске вентиляционных систем и другого оборудования. Прекрасно подходит для изготовления воздуховодов прямоугольного сечения, шумоглушителей, канальных вентиляторов, карманных фильтров, монтажа водосточных систем, соединения листового материала шинки, и т. д.
Преимущества модели RL 528:
- Создание полноценного соединения с геометрическим замыканием;
- Легкое давление оператором на рукоятки благодаря мощному кривошипному усилителю;
- Не нужны источники питания, можно работать прямо на объектах;
- Долгий срок службы, за счет простой и надежной конструкции с применением инструментальных, термически обработанных сталей;
- Возможность настроек силы крутящего момента, уровня просечения и расклепа за счет регулировки матрицы по трем осям координат;
- Пуансон и Матрица выполнены из прочной, легированной, закаленной стали;
- Быстрая и легкая смена Пуансона и Матрицы;

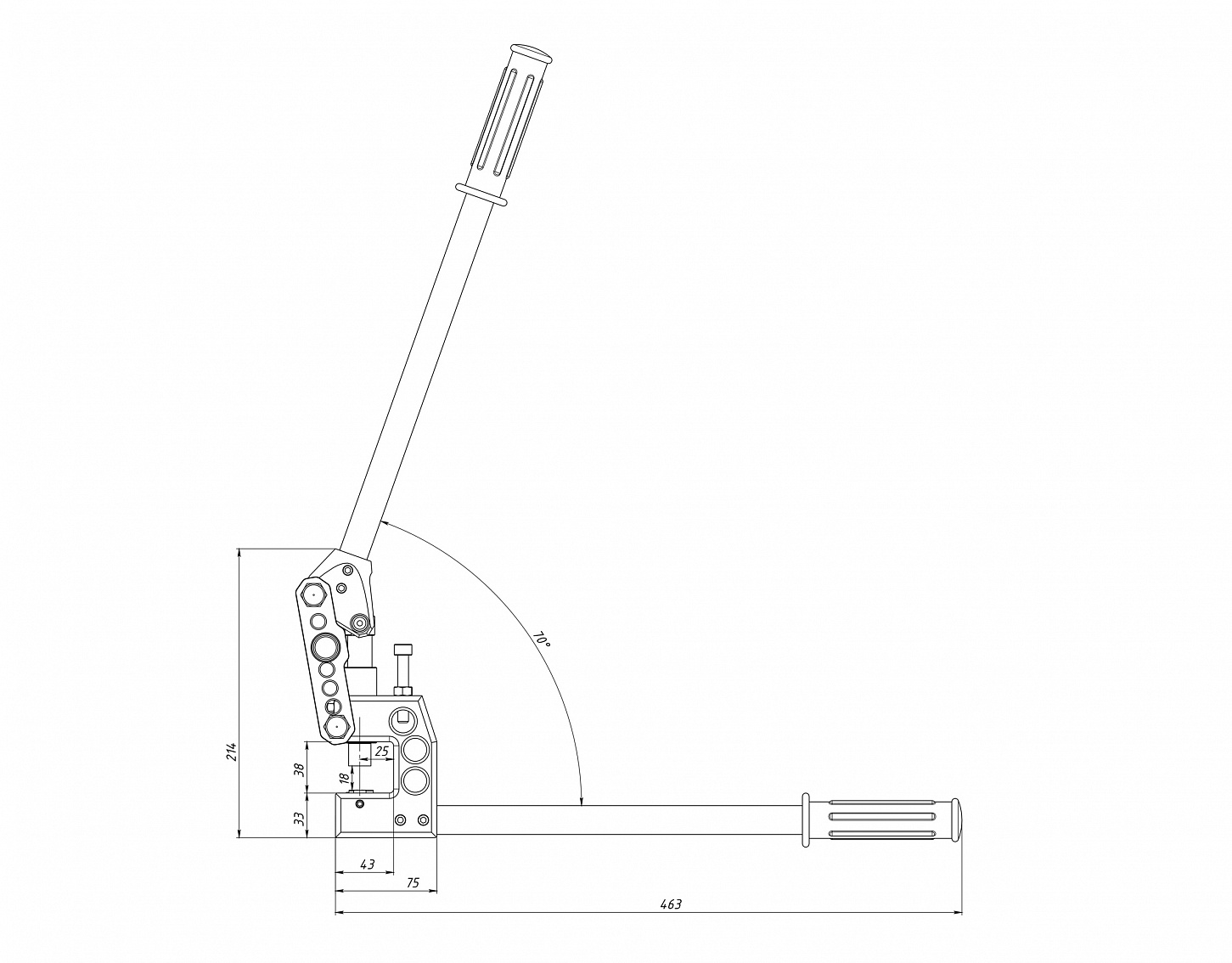

- Легкое позиционирование без наклона пресса, нужно всего лишь поднять рабочую рукоятку на 90 градусов, шина при этом допускается 30 мм;
- Безопасная работа на пожароопасных предприятиях и объектах, отсутствует искровой разряд и дым;
- Экологичность;
- Устойчив к влажной среде, имеет гальваническое покрытие Никель.
Заказ Матриц
Приобретая пресс модели Ручной пуклёвочный инструмент PRESS-STEEL RL 528 можно выбрать любую матрицу, согласно суммарной толщине обрабатываемого материала. Данный инструмент совместим с оснасткой, предназначенной для создания как прямоугольных, так и круглых точек соединения.
Соединения прямоугольной формы применяются при работе с элементами, состоящими из двух и более листов.
-

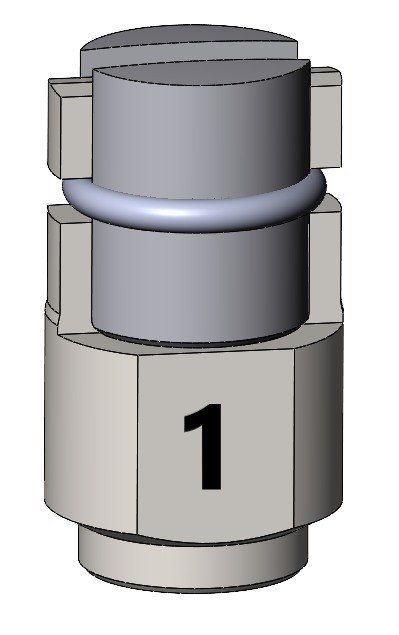

МАТРИЦА № 1 ДЛЯ СУММАРНОЙ ТОЛЩИНЫ СОЕДИНЯЕМЫХ ЛИСТОВ 0,8 - 1,5 ММ (АРТ. 000351) -

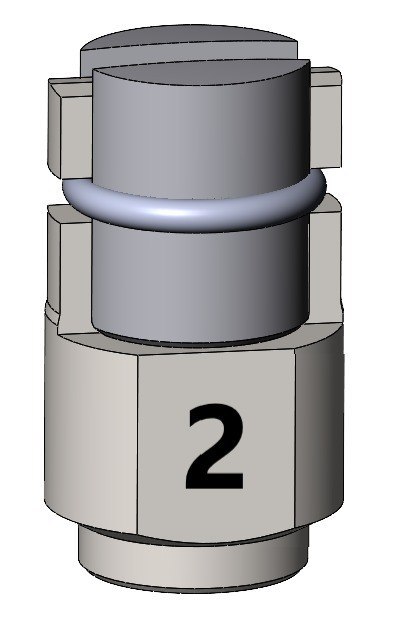

МАТРИЦА № 2 ДЛЯ СУММАРНОЙ ТОЛЩИНЫ СОЕДИНЯЕМЫХ ЛИСТОВ 1,6 - 2,0 ММ (АРТ. 000352) -
МАТРИЦА № 3 ДЛЯ СУММАРНОЙ ТОЛЩИНЫ СОЕДИНЯЕМЫХ ЛИСТОВ 2,1 - 2,5 ММ (АРТ. 000353) -

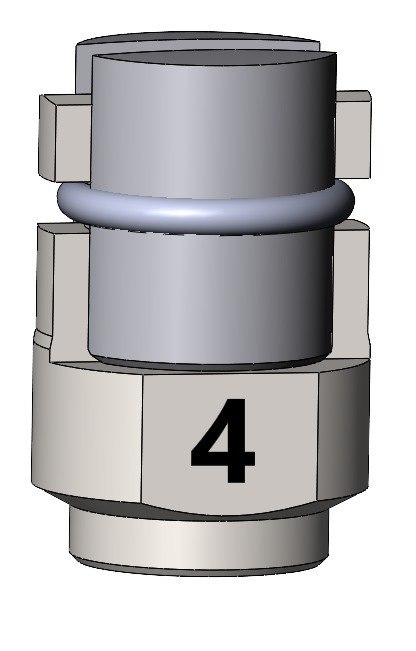

МАТРИЦА № 4 ДЛЯ СУММАРНОЙ ТОЛЩИНЫ СОЕДИНЯЕМЫХ ЛИСТОВ 2,6 - 3,0 ММ (АРТ. 000354) -

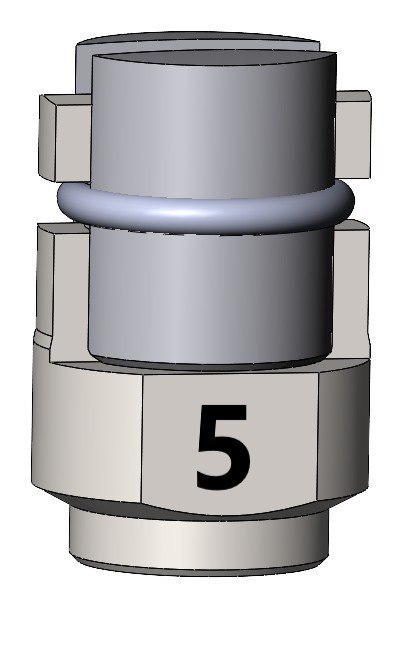

МАТРИЦА № 5 ДЛЯ СУММАРНОЙ ТОЛЩИНЫ СОЕДИНЯЕМЫХ ЛИСТОВ 3,1 - 3,5 ММ (АРТ. 000355)
Соединения круглой формы применяются при работе с элементами, состоящими как правило из двух и более листов.
Частые вопросы
Соединение может быть как двухслойным, так и многослойным, при этом можно соединять между собой детали из нержавеющей стали и обычной, алюминия и других цветных металлов. Преимуществом также можно считать отсутствие повреждения отделки поверхности деталей, имеющих окраску или покрытие.
- Соединение имеет высокие прочностные характеристики.
- Формирование «пресс-заклепки» происходит мгновенно.
- Отсутствие ограничений по количеству слоев соединяемого материала.
- Возможность соединения заготовок из разных сталей и сплавов.
- Отсутствие дополнительных крепежных элементов.
- Отсутствие нарушения поверхности из-за нагрева, стойкость к коррозии не нарушается.
- Точка соединения прямоугольного сечения отлично подходит для сталей с повышенной твердостью, нержавеющих сталей.
- На выходе продукция отличного качества.
В основе схемы лежит компрессор, создающий необходимое давление воздуха для работы инструментов. Для обеспечения подачи качественного сжатого воздуха, свободного от загрязнений и влаги, в схему включены: магистральный фильтр, задерживающий крупные частицы пыли и грязи; осушитель, удаляющий излишнюю влагу, которая может привести к коррозии внутренних элементов инструмента и вымываю смазки; и наконец, влагоотделяющий фильтр тонкой очистки непосредственно перед инструментом. Он дополнительно очищает воздух от мельчайших частиц и конденсата, гарантируя оптимальные условия работы для высокоточных пневматических распределителей и клапанов инструмента.
Регулятор давления, установленный после осушителя, позволяет точно настроить и поддерживать оптимальное давление, предотвращая перегрузки и преждевременный износ инструмента. Для комфортной работы оператора используется спиральная трубка, обеспечивающая свободу перемещения в рабочей зоне.
Выбирая наше решение, вы получаете не просто набор компонентов, а продуманную систему подготовки сжатого воздуха, которая обеспечит надежную и эффективную работу пневматических инструментов PRESS-STEEL на протяжении долгого срока службы.
