Технические характеристики:

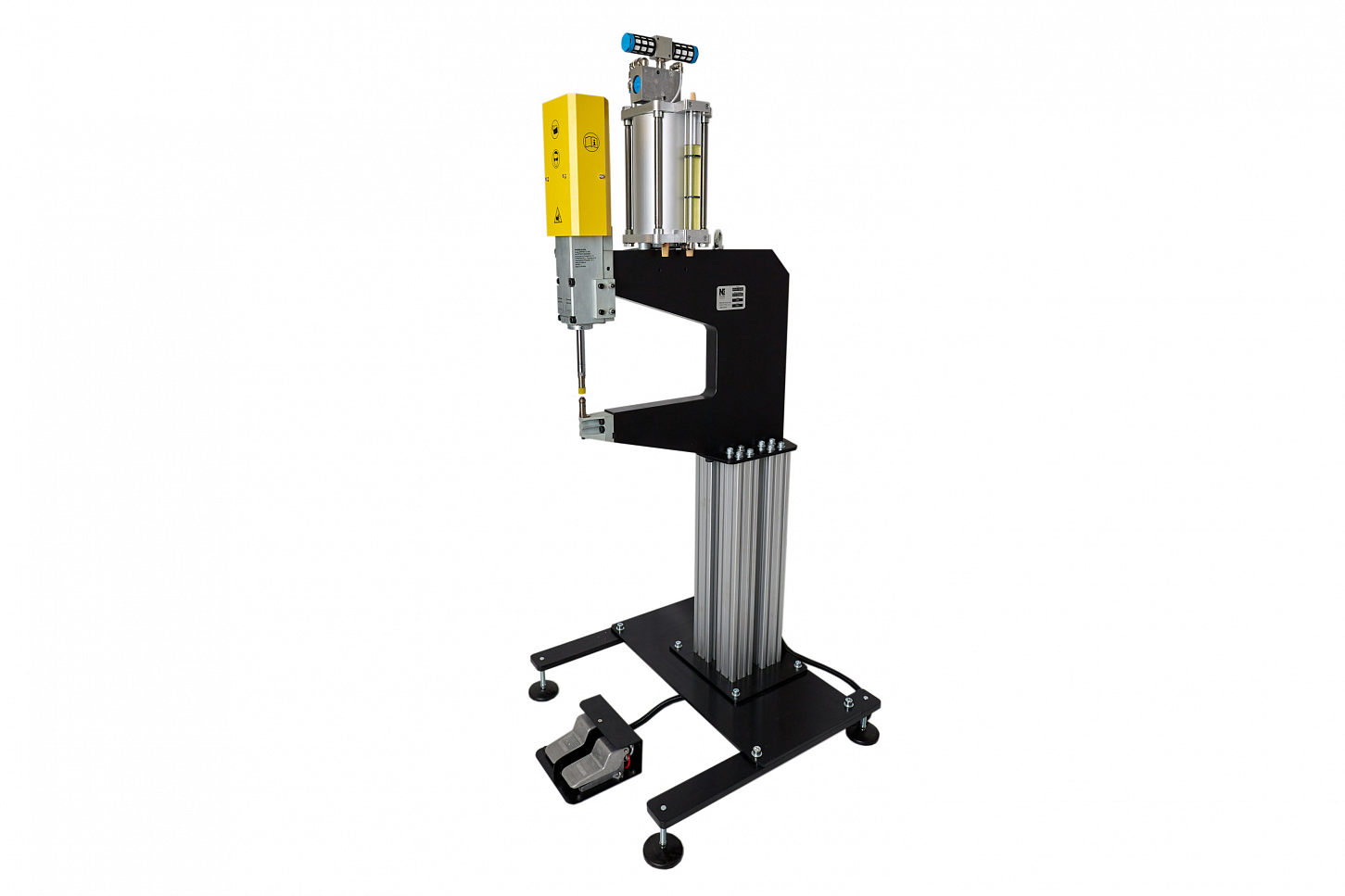

Стационарный пуклёвочный (клинчинг) пресс PRESS-STEEL SPP 45110-400 предназначен для создания неразъемного соединения в листовом металле суммарной толщиной до 5мм и выполнения пробивки отверстий в металле толщиной до 6мм. Благодаря встроенному пневмогидравлическому усилителю достигаемое давление рабочего хода составляет 60 кН. Чтобы начать работу, достаточно подключить пресс к магистрали сжатого воздуха и выставить рабочее давление на фильтре-регулятрое 6 бар. Встроенная регулировочная гайка обеспечивает быструю настройку рабочего хода, что позволяет соединять различные варианты материалов и придавать необходимую форму заклепочному соединению. Конструкция рамы с большим вылетом рабочей головки позволяет выполнять соединения с максимальным расстоянием от края заготовки 400мм. При этом высота отгиба на изделии может составлять 100 мм и больше. Управление прессом производится оператором путём нажатия на педали, располагающиеся в основании пресса.
Короткий период окупаемости инструмента происходит за счёт незначительных расходов на техническое обслуживание и эксплуатацию.
Преимущества инструмента PRESS-STEEL SPP 45110-400:
- Высокая производительность от 0,8 сек/1 соединение;

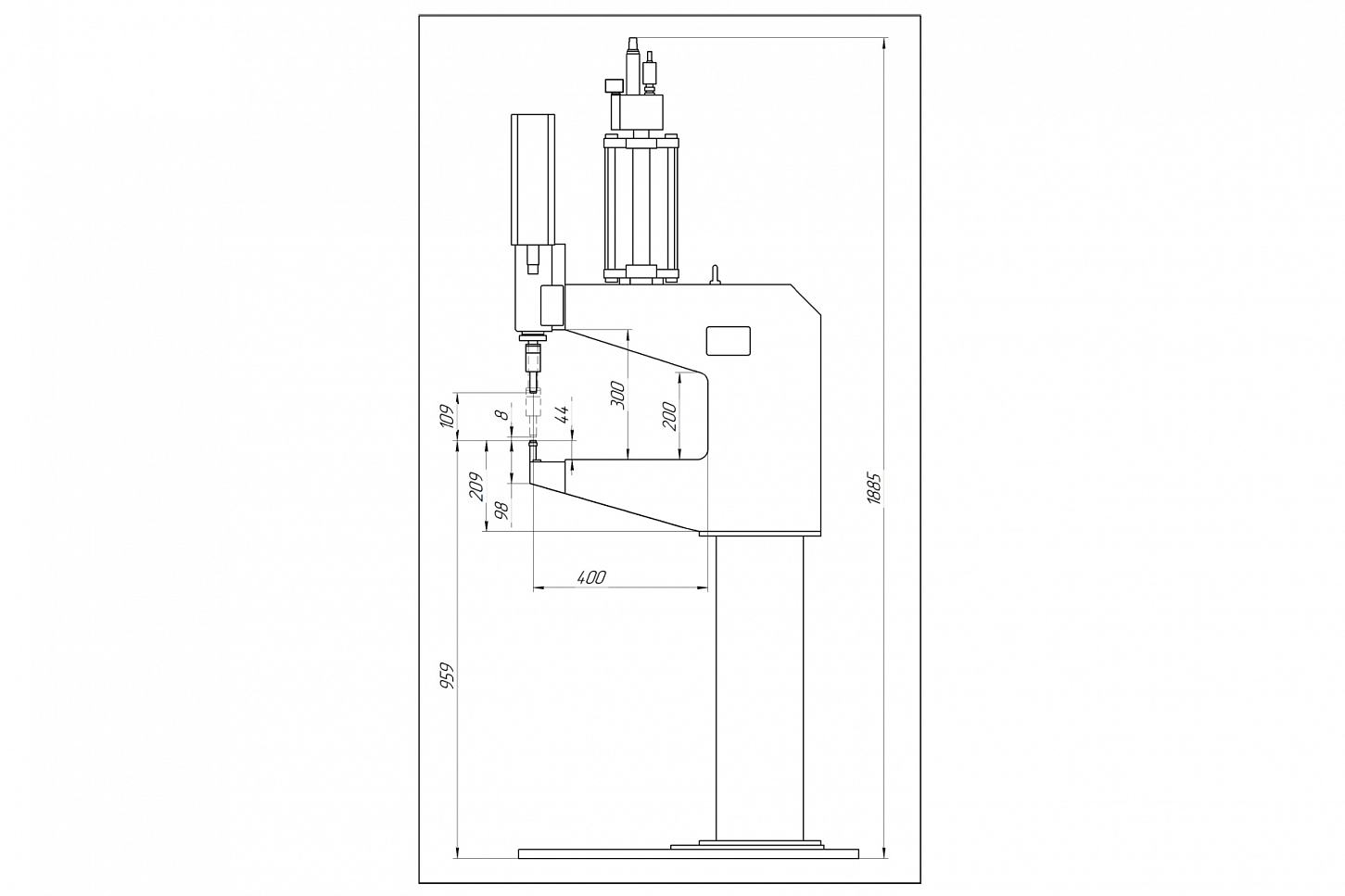

- Большой вылет С-рамы 400 мм;
- Свободный ход штока рабочей головки 104 мм облегчает позиционирование заготовки на прессе;
- Возможность соединять различные варианты материалов и создавать необходимую форму клинчевого соединения благодаря встроенной регулировочной гайке;
- Отсутствие дыма, искрового разряда, шума – высокая экология на производстве;
- Разделенное управление свободным и рабочим ходом штока позволяет создавать множество соединительных точек без полного раскрытия рабочей головки, при этом обеспечивая безопасность, срабатывание рабочего хода;

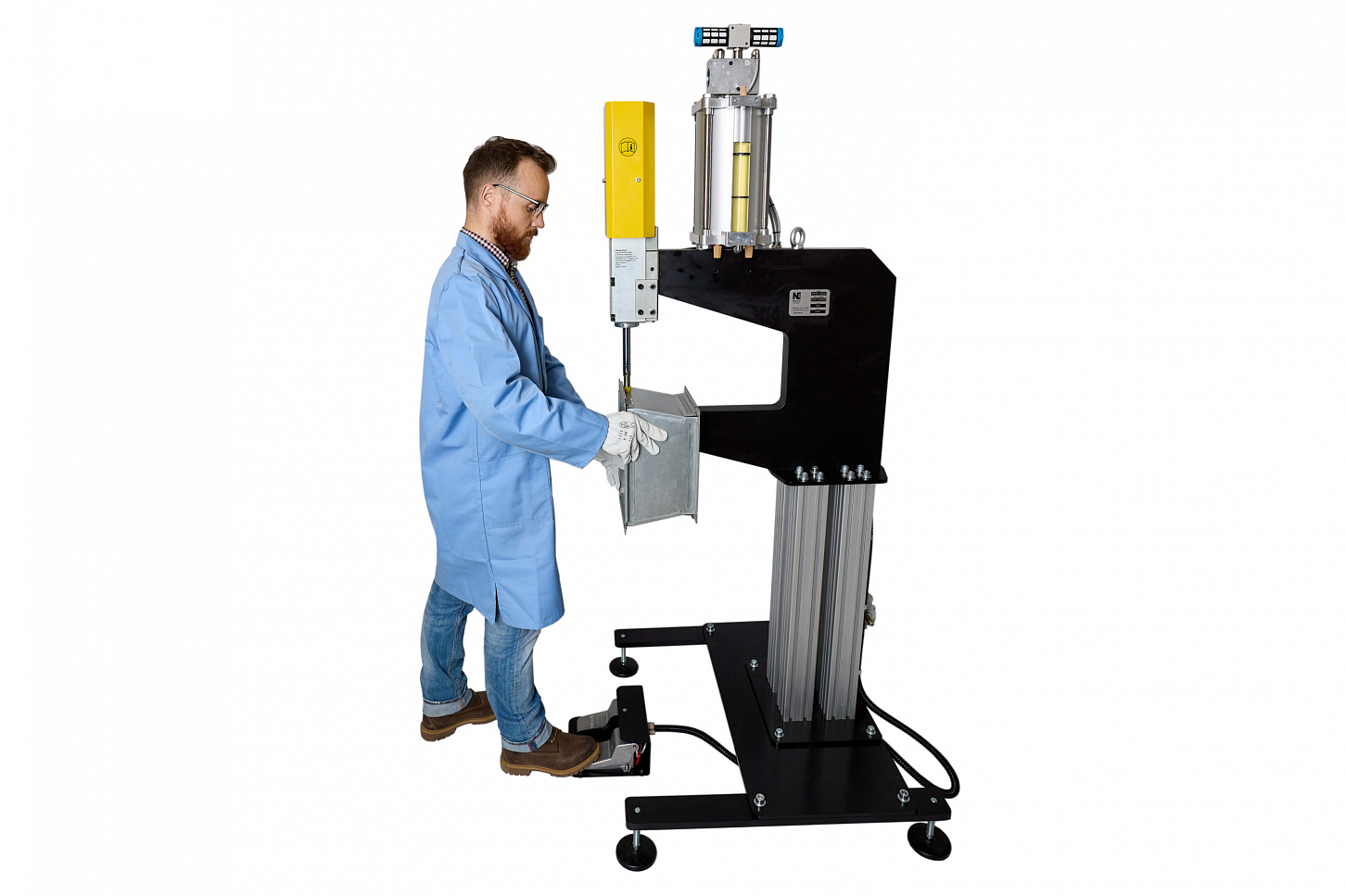

- Конструкция педалей управления, позволяющая быстро перемещать ступню не отрывая пятки, сохраняя твердую опору оператора, при этом руки остаются свободными; Педаль, отвечающая за рабочий ход под высоким давлением, может сработать только при расстоянии 8мм между рабочими инструментами (пуансоном и матрицей) — все это обеспечивает высокую безопасность;
- Зарекомендовавшие себя конструкции, Российское производство обеспечивают высокую надежность и минимальную стоимость обслуживания;
PRESS-STEEL SPP 45110-400 — это мощный заклепочный пресс, созданный для эффективного соединения стальных листов в условиях серийного и массового производства. Оснащённый пневмогидравлическим приводом, он обеспечивает равномерное усилие и высокую точность позиционирования, что позволяет создавать прочные соединения без использования сварки и дополнительных креплений.
Области применения:
• Машиностроение
• Вентиляционное оборудование
• Электротехника
Пресс подходит для работы в сферах, где критичны надёжность, точность и скорость. Его прочная конструкция выдерживает большие нагрузки и гарантирует стабильную работу даже при интенсивной эксплуатации.
Данная модель идеальна для тех, кто ищет производительный заклепочный станок. Она позволяет сократить время сборки, снизить себестоимость продукции и обеспечить эстетичные, прочные соединения, что делает её отличным выбором для производственных линий, требующих скорость и качество.
Частые вопросы
Соединение может быть как двухслойным, так и многослойным, при этом можно соединять между собой детали из нержавеющей стали и обычной, алюминия и других цветных металлов. Преимуществом также можно считать отсутствие повреждения отделки поверхности деталей, имеющих окраску или покрытие.
- Соединение имеет высокие прочностные характеристики.
- Формирование «пресс-заклепки» происходит мгновенно.
- Отсутствие ограничений по количеству слоев соединяемого материала.
- Возможность соединения заготовок из разных сталей и сплавов.
- Отсутствие дополнительных крепежных элементов.
- Отсутствие нарушения поверхности из-за нагрева, стойкость к коррозии не нарушается.
- Точка соединения прямоугольного сечения отлично подходит для сталей с повышенной твердостью, нержавеющих сталей.
- На выходе продукция отличного качества.
В основе схемы лежит компрессор, создающий необходимое давление воздуха для работы инструментов. Для обеспечения подачи качественного сжатого воздуха, свободного от загрязнений и влаги, в схему включены: магистральный фильтр, задерживающий крупные частицы пыли и грязи; осушитель, удаляющий излишнюю влагу, которая может привести к коррозии внутренних элементов инструмента и вымываю смазки; и наконец, влагоотделяющий фильтр тонкой очистки непосредственно перед инструментом. Он дополнительно очищает воздух от мельчайших частиц и конденсата, гарантируя оптимальные условия работы для высокоточных пневматических распределителей и клапанов инструмента.
Регулятор давления, установленный после осушителя, позволяет точно настроить и поддерживать оптимальное давление, предотвращая перегрузки и преждевременный износ инструмента. Для комфортной работы оператора используется спиральная трубка, обеспечивающая свободу перемещения в рабочей зоне.
Выбирая наше решение, вы получаете не просто набор компонентов, а продуманную систему подготовки сжатого воздуха, которая обеспечит надежную и эффективную работу пневматических инструментов PRESS-STEEL на протяжении долгого срока службы.
