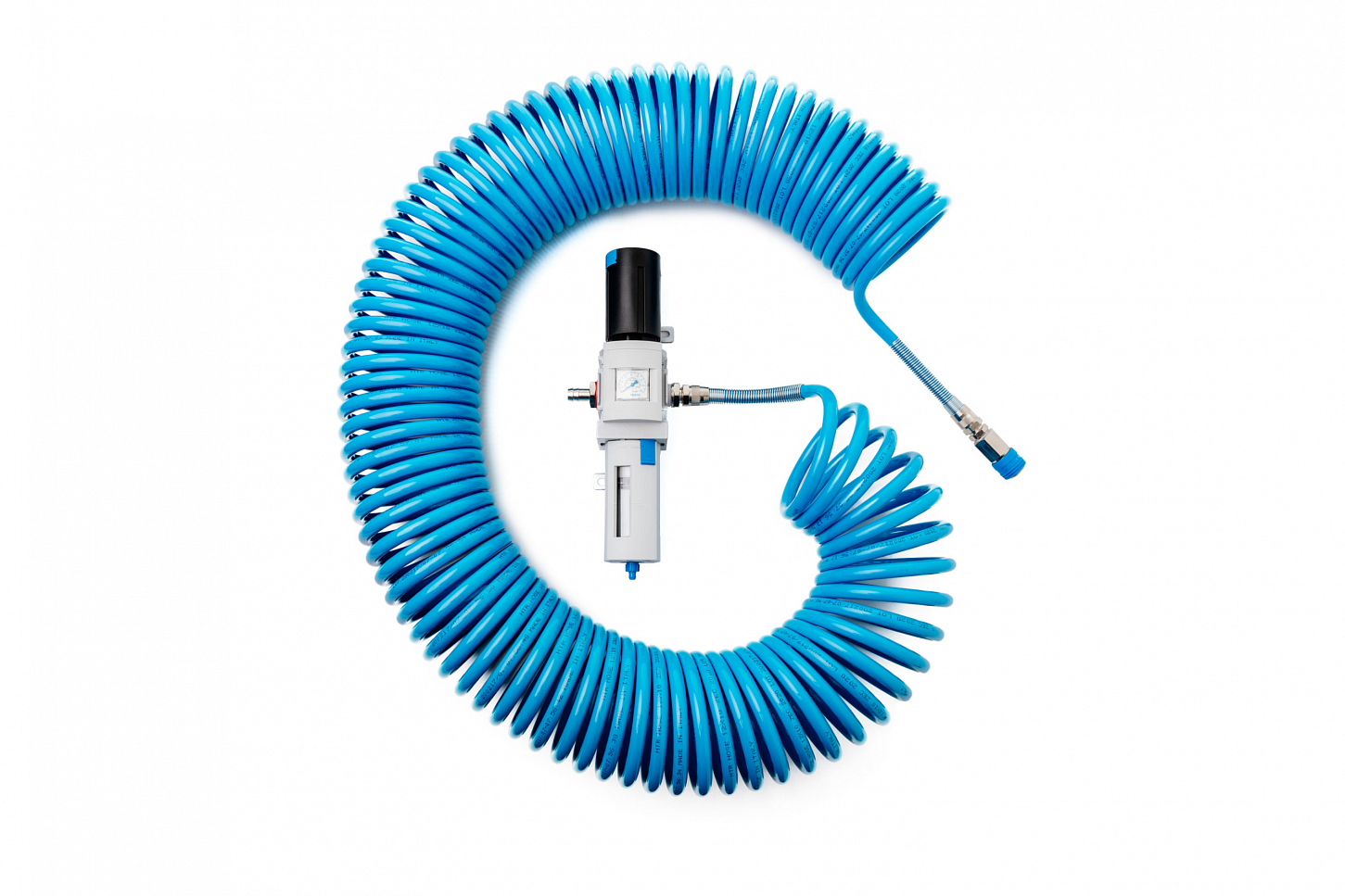

Пневмоблок подготовки воздуха для PRESS-STEEL

Цена по запросу

Заказать

Технические характеристики

Крепление
Вертикальное на трубках (1/2) или на стене
Фильтр
Есть
Редуктор (регулятор давления)
Есть
Манометр
Есть
Входной штуцер (под шланг) диаметр
10 мм
Быстроразъемная муфта с запорным клапаном
Есть
Длина спиральной трубки рабочая
15 м
Длина спиральной трубки линейная
30 м
Максимальное рабочее давление
16 бар

Мы собрали для Вас готовое решение, позволяющее инструменту сохранить максимальную скорость работы, предотвратить инструмент от чрезмерного давления и продлить срок его службы. А для свободного перемещения оператора в рабочей зоне мы использовали спиральную трубку.


Управление пневматическим инструментом PRESS-STEEL происходит за счет встроенных в него, пневматических распределителей и клапанов, имеющих элементы, выполненные с высокой точность, поэтому для осуществления надежной работы инструмента, их необходимо защитить от загрязнений и чрезмерной влаги, которая может содержаться в магистралях сжатого воздуха на предприятии. Также, для высокой скорости работы инструмента, важно сохранять диаметр проходного сечения трубок и шлангов, которыми Вы соединяете инструмент с системой магистрали сжатого воздуха.

Установка

При установке пневмоблока, «стакан» и фильтр-резервуар должны занимать вертикальное положение, отклонение допускается на 5 градусов. Располагайте оборудование так, чтобы всегда оставалось пространство для его обслуживания, а манометр находился в зоне видимости. Закрепить пневмоблок можно непосредственно на трубопроводе, или через отверстия для крепежа, или используя кронштейн.

Влагоотделяющий фильтр

Влагоотделяющий фильтр применяется для очистки сжатого воздуха от твердых частиц, капель влаги и конденсата, содержащихся в пневматических магистралях. Корпус фильтра выполнен из алюминия и прочного пластика, где внутри установлен заменяемый фильтрующий элемент. Примеси и загрязнения, задерживаются в фильтре за счет центробежной и инерционной силы. Капли влаги, устремляясь по спирали за воздушным потоком, выводятся из зоны потока в резервуар. Удаление накопившегося конденсата происходит с помощью коденсатоотводчика приводимого в действие руками.

Редукционный клапан (регулятор давления)

Редукционный клапан с встроенным регулятором давления позволяет настраивать нужное давление сжатого воздуха и поддерживать его на заданном уровне. Выравнивание давления происходит за счет реакции клапана на расход сжатого воздуха и входное давление.

Частые вопросы

Что значит надежное соединение PRESS-STEEL? +
Получаемая «пресс-заклепка» (заклепка, пукля, холодная спайка, клинч соединение) является надежным неразъемным соединением, сопрягаемых между собой металлических листов или профилей под давлением. Процесс формирования происходит путем холодной штамповки материалов с образование геометрического замыкания за один рабочий цикл Пуансона.

Соединение может быть как двухслойным, так и многослойным, при этом можно соединять между собой детали из нержавеющей стали и обычной, алюминия и других цветных металлов. Преимуществом также можно считать отсутствие повреждения отделки поверхности деталей, имеющих окраску или покрытие.
Какие преимущества даёт соединение PRESS-STEEL? +
  • Соединение имеет высокие прочностные характеристики.
  • Формирование «пресс-заклепки» происходит мгновенно.
  • Отсутствие ограничений по количеству слоев соединяемого материала.
  • Возможность соединения заготовок из разных сталей и сплавов.
  • Отсутствие дополнительных крепежных элементов.
  • Отсутствие нарушения поверхности из-за нагрева, стойкость к коррозии не нарушается.
  • Точка соединения прямоугольного сечения отлично подходит для сталей с повышенной твердостью, нержавеющих сталей.
  • На выходе продукция отличного качества.
Как подключить инструмент PRESS-STEEL? +
Предлагаем готовое решение для пневматических инструментов PRESS-STEEL, которое обеспечит максимальную эффективность и продлит срок их службы за счет комплексного подхода к подготовке и подаче сжатого воздуха.

В основе схемы лежит компрессор, создающий необходимое давление воздуха для работы инструментов. Для обеспечения подачи качественного сжатого воздуха, свободного от загрязнений и влаги, в схему включены: магистральный фильтр, задерживающий крупные частицы пыли и грязи; осушитель, удаляющий излишнюю влагу, которая может привести к коррозии внутренних элементов инструмента и вымываю смазки; и наконец, влагоотделяющий фильтр тонкой очистки непосредственно перед инструментом. Он дополнительно очищает воздух от мельчайших частиц и конденсата, гарантируя оптимальные условия работы для высокоточных пневматических распределителей и клапанов инструмента.

Регулятор давления, установленный после осушителя, позволяет точно настроить и поддерживать оптимальное давление, предотвращая перегрузки и преждевременный износ инструмента. Для комфортной работы оператора используется спиральная трубка, обеспечивающая свободу перемещения в рабочей зоне.

Выбирая наше решение, вы получаете не просто набор компонентов, а продуманную систему подготовки сжатого воздуха, которая обеспечит надежную и эффективную работу пневматических инструментов PRESS-STEEL на протяжении долгого срока службы.
