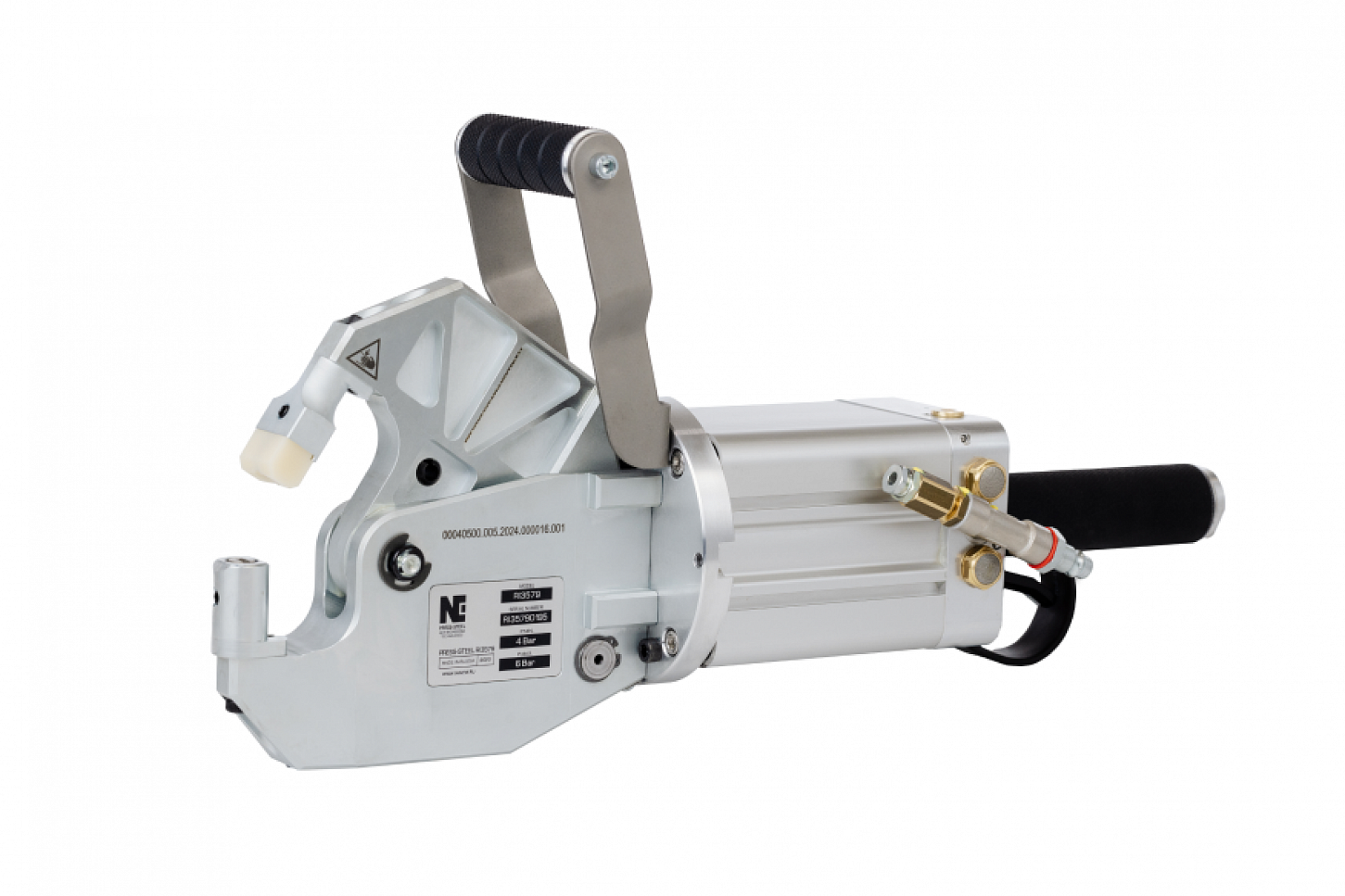

Пневматический пуклевочный инструмент PRESS-STEEL RI 3579

Цена по запросу

Заказать

Технические характеристики:

Производитель
NEW ENGINEERING TECHNOLOGIES
Страна-изготовитель
Россия
Тип привода
Пневматический
Привод раскрытия «С»-рамы
Пневматический
Раскрытие инструмента (рабочее/максимальное)
8 / 34 мм
Минимальное давление воздуха
5.0 бар
Максимальное давление воздуха
6.0 бар
Усилие рабочего хода (при 6 бар)
38 кН
Продолжительность цикла
0.5 - 1.2 сек
Толщина металла (алюминий 250 N/mm2)
4.0 мм
Толщина металла (400 N/mm2)
4.0 мм
Толщина металла (нерж. сталь 600 N/mm2)
3.0 мм
Максимальная высота фланца
40 мм
Поворот матрицы и пуансона
90°
Минимальное расстояние от края заготовки
7 мм
Максимальное расстояние от края заготовки
40 мм
Расход воздуха не более
384 л/мин (3,2л/1цикл)

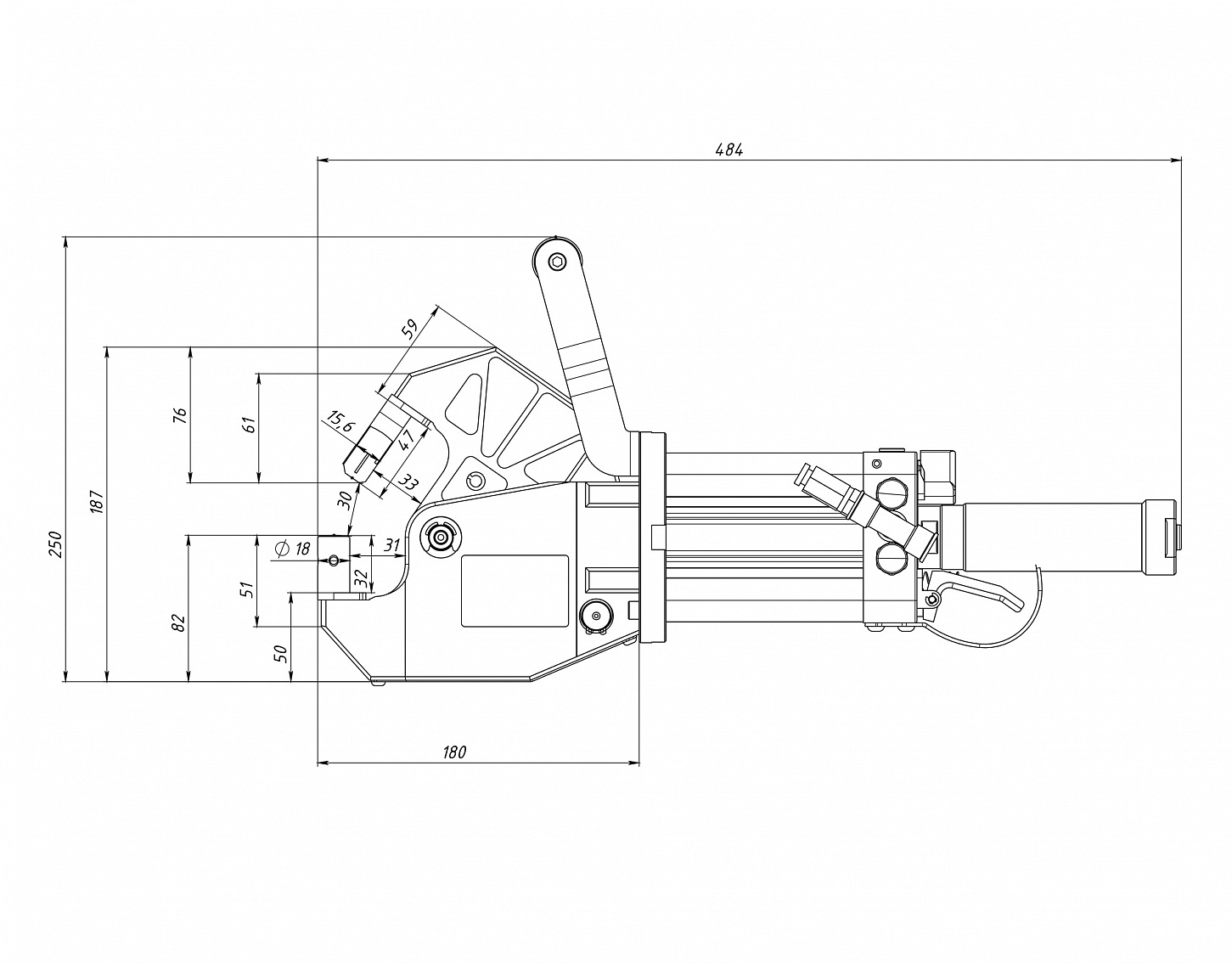

Габаритные размеры
482 х 238 х 118 мм
Вес инструмента с поворотным кольцом
6.3 кг
Размер упаковки
580 х 395 х 265 мм
Вес с упаковкой
10 кг
Код ТНВЭД
8467190000

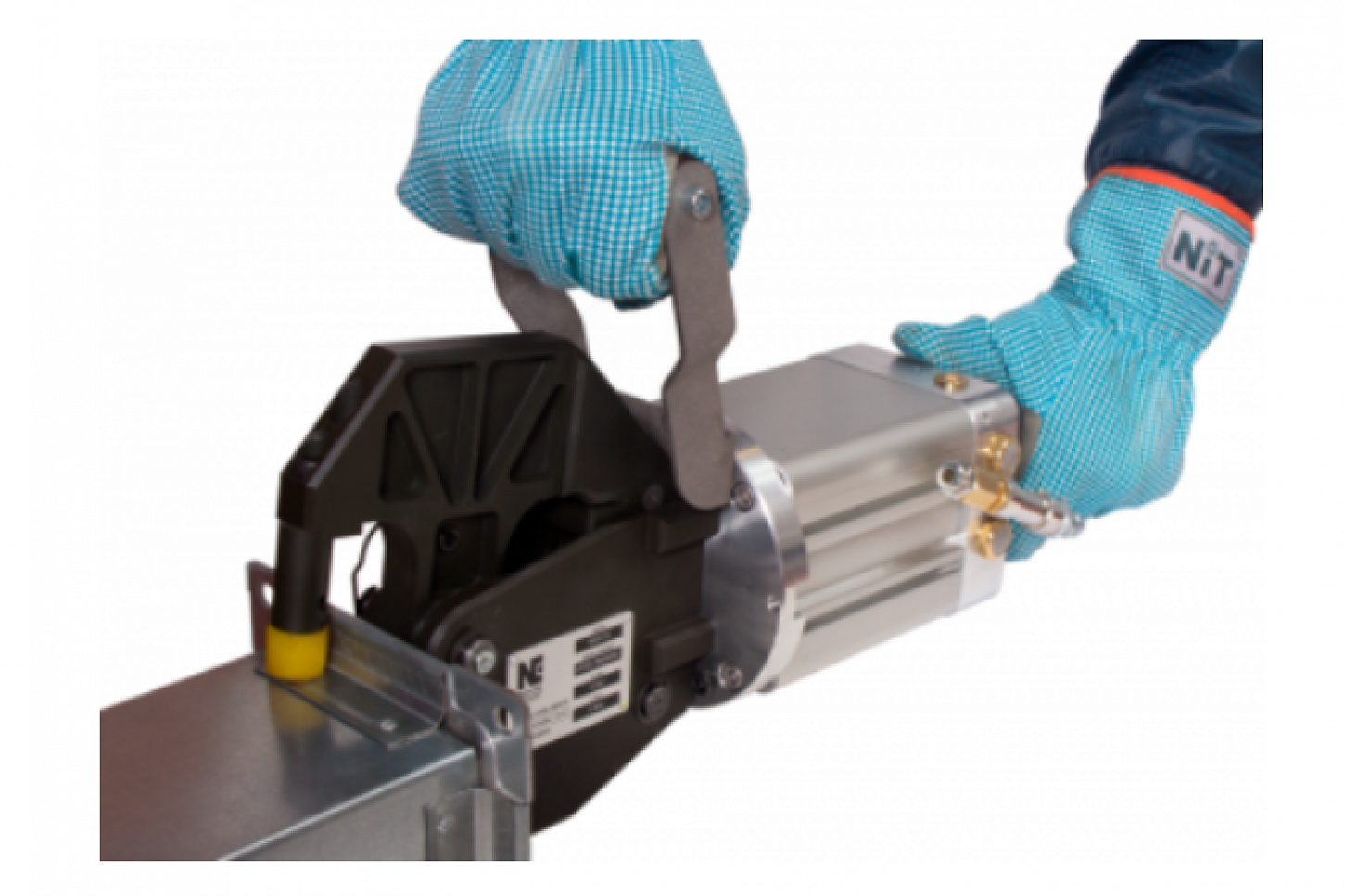

Пневматический пресс PRESS-STEEL RI 35-79 разработан для создания надежного заклепочного соединения, формирующегося за счет сдавливания материала и его пластической деформации, без применения дополнительных соединительных элементов (заклепок). Инструмент RI 35-79 оснащен пневмомеханическим усилителем, развивающим усилие 35 кН, что позволяет создавать заклепочное соединение мгновенно. Все эти качества делают его универсальным и удобным, позволяя применять на малых и больших предприятиях, непосредственно на объектах, а также в помещениях с пожароопасной средой. Для быстрого подключения к магистрали сжатого воздуха, инструмент оснащен быстроразъемным соединением высокого давления. На прессе RI 35-79 встроены разные степени регулировок, что позволяет произвести быструю настройку рабочего хода, давая возможность, одним и тем же инструментом соединять различные варианты материалов. Откидная «С»-рама позволяет легко устанавливать пресс в нужном месте присоединяемой «шины-рейки» (фланца), при этом привод «С» -рамы пневматический и управляется клавишей, а высота фланцевой шины допускается 40 мм.

Преимущества инструмента PRESS-STEEL RI 3579:

  • Высокая производительность от 0,5 сек./1 соединение;


  • Долгий срок службы за счет простой конструкции и применения инструментальных сталей;

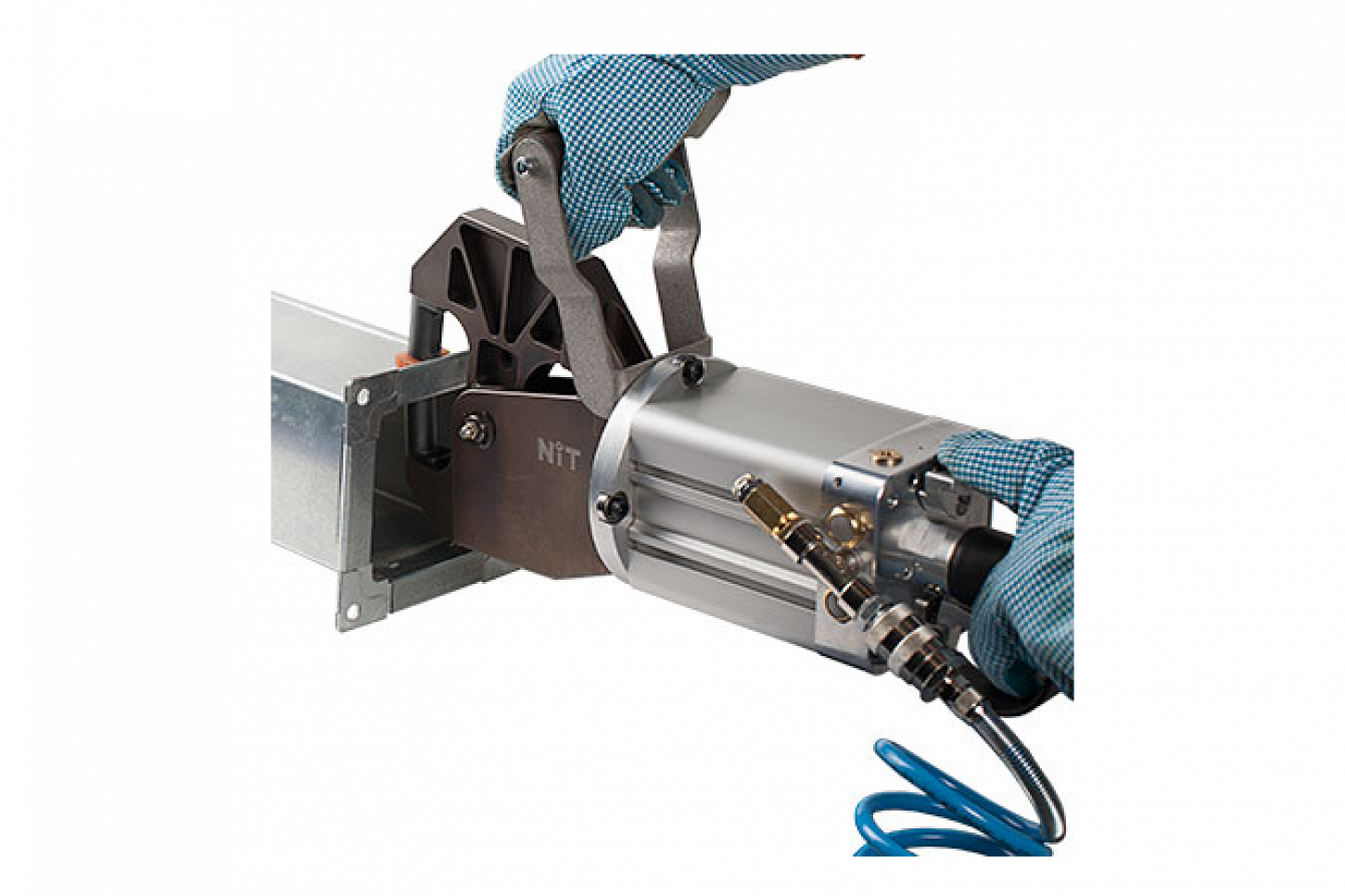

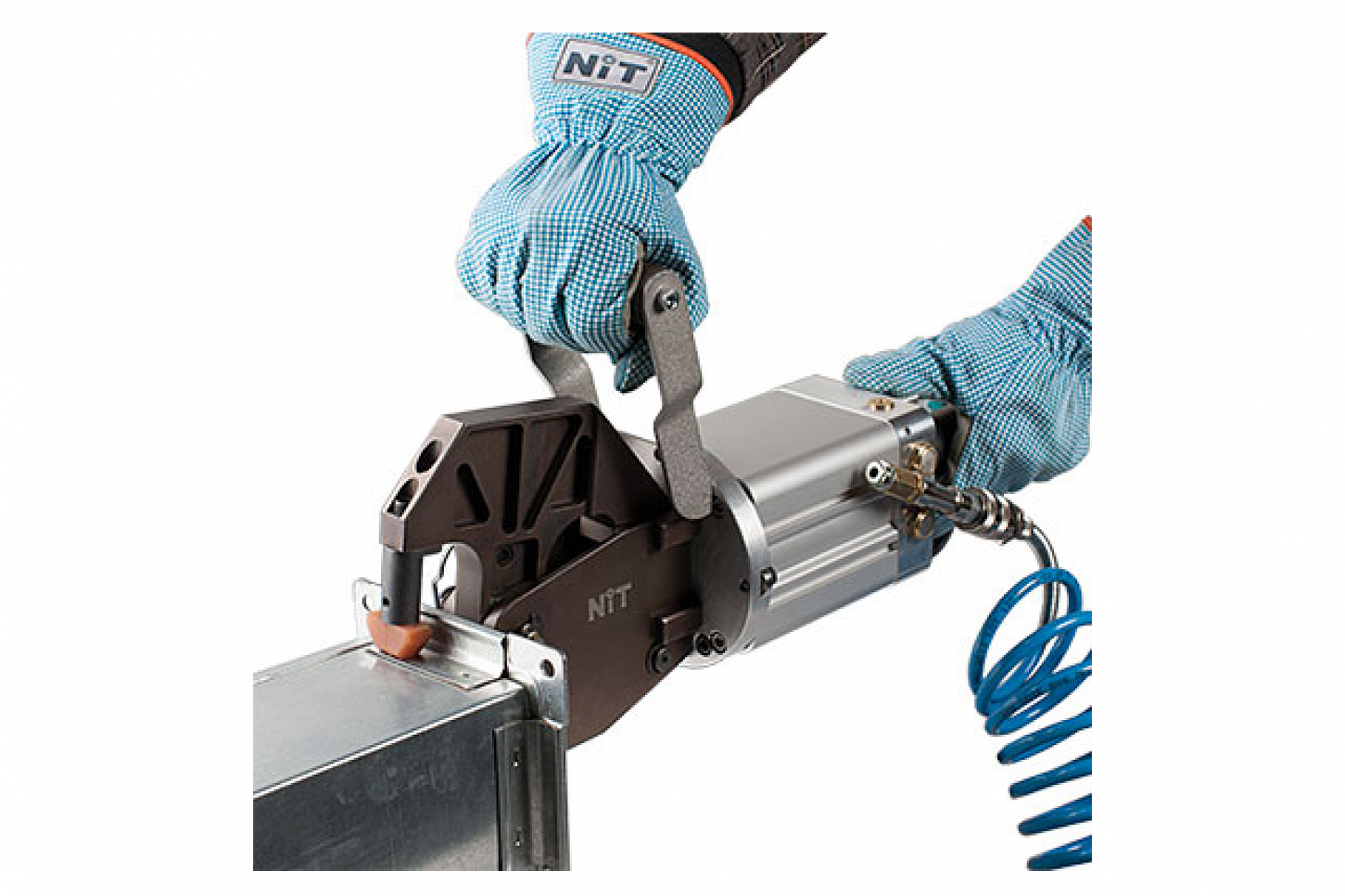

  • Откидная «С»-рама позволяет легко устанавливать пресс в нужном месте присоединяемой «шин-рейки» (фланца), при этом привод «С» -рамы пневматический и управляется клавишей;


  • Встроенный регулировочный винт обеспечивает быструю настройку рабочего хода, что позволяет одним и тем же инструментом соединять различные варианты материалов;

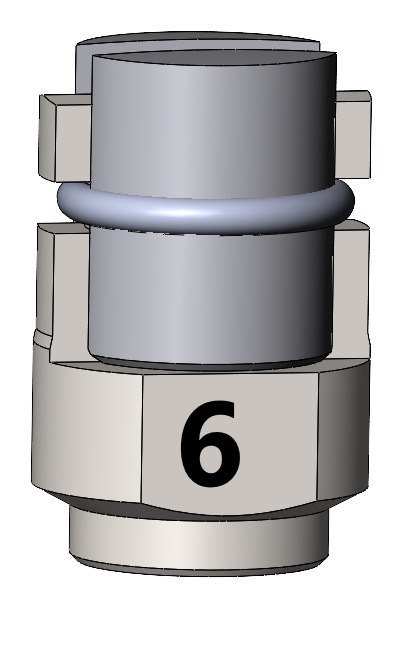

  • Пуансон и Матрица выполнены из прочной легированной стали;


  • Быстрая и легкая смена Пуансона и Матрицы;


  • Тихая работа инструмента, отсутствует искровой разряд и дым;


  • Расход «энергии» только в момент создания соединения в отличие от электрических инструментов;


  • Подходит для возведения облегченных конструкций и сборных типовых домов из стальных профилей;

Частые вопросы

Что значит надежное соединение PRESS-STEEL? +
Получаемая «пресс-заклепка» (заклепка, пукля, холодная спайка, клинч соединение) является надежным неразъемным соединением, сопрягаемых между собой металлических листов или профилей под давлением. Процесс формирования происходит путем холодной штамповки материалов с образование геометрического замыкания за один рабочий цикл Пуансона.

Соединение может быть как двухслойным, так и многослойным, при этом можно соединять между собой детали из нержавеющей стали и обычной, алюминия и других цветных металлов. Преимуществом также можно считать отсутствие повреждения отделки поверхности деталей, имеющих окраску или покрытие.
Какие преимущества даёт соединение PRESS-STEEL? +
  • Соединение имеет высокие прочностные характеристики.
  • Формирование «пресс-заклепки» происходит мгновенно.
  • Отсутствие ограничений по количеству слоев соединяемого материала.
  • Возможность соединения заготовок из разных сталей и сплавов.
  • Отсутствие дополнительных крепежных элементов.
  • Отсутствие нарушения поверхности из-за нагрева, стойкость к коррозии не нарушается.
  • Точка соединения прямоугольного сечения отлично подходит для сталей с повышенной твердостью, нержавеющих сталей.
  • На выходе продукция отличного качества.
Как подключить инструмент PRESS-STEEL? +
Предлагаем готовое решение для пневматических инструментов PRESS-STEEL, которое обеспечит максимальную эффективность и продлит срок их службы за счет комплексного подхода к подготовке и подаче сжатого воздуха.

В основе схемы лежит компрессор, создающий необходимое давление воздуха для работы инструментов. Для обеспечения подачи качественного сжатого воздуха, свободного от загрязнений и влаги, в схему включены: магистральный фильтр, задерживающий крупные частицы пыли и грязи; осушитель, удаляющий излишнюю влагу, которая может привести к коррозии внутренних элементов инструмента и вымываю смазки; и наконец, влагоотделяющий фильтр тонкой очистки непосредственно перед инструментом. Он дополнительно очищает воздух от мельчайших частиц и конденсата, гарантируя оптимальные условия работы для высокоточных пневматических распределителей и клапанов инструмента.

Регулятор давления, установленный после осушителя, позволяет точно настроить и поддерживать оптимальное давление, предотвращая перегрузки и преждевременный износ инструмента. Для комфортной работы оператора используется спиральная трубка, обеспечивающая свободу перемещения в рабочей зоне.

Выбирая наше решение, вы получаете не просто набор компонентов, а продуманную систему подготовки сжатого воздуха, которая обеспечит надежную и эффективную работу пневматических инструментов PRESS-STEEL на протяжении долгого срока службы.
