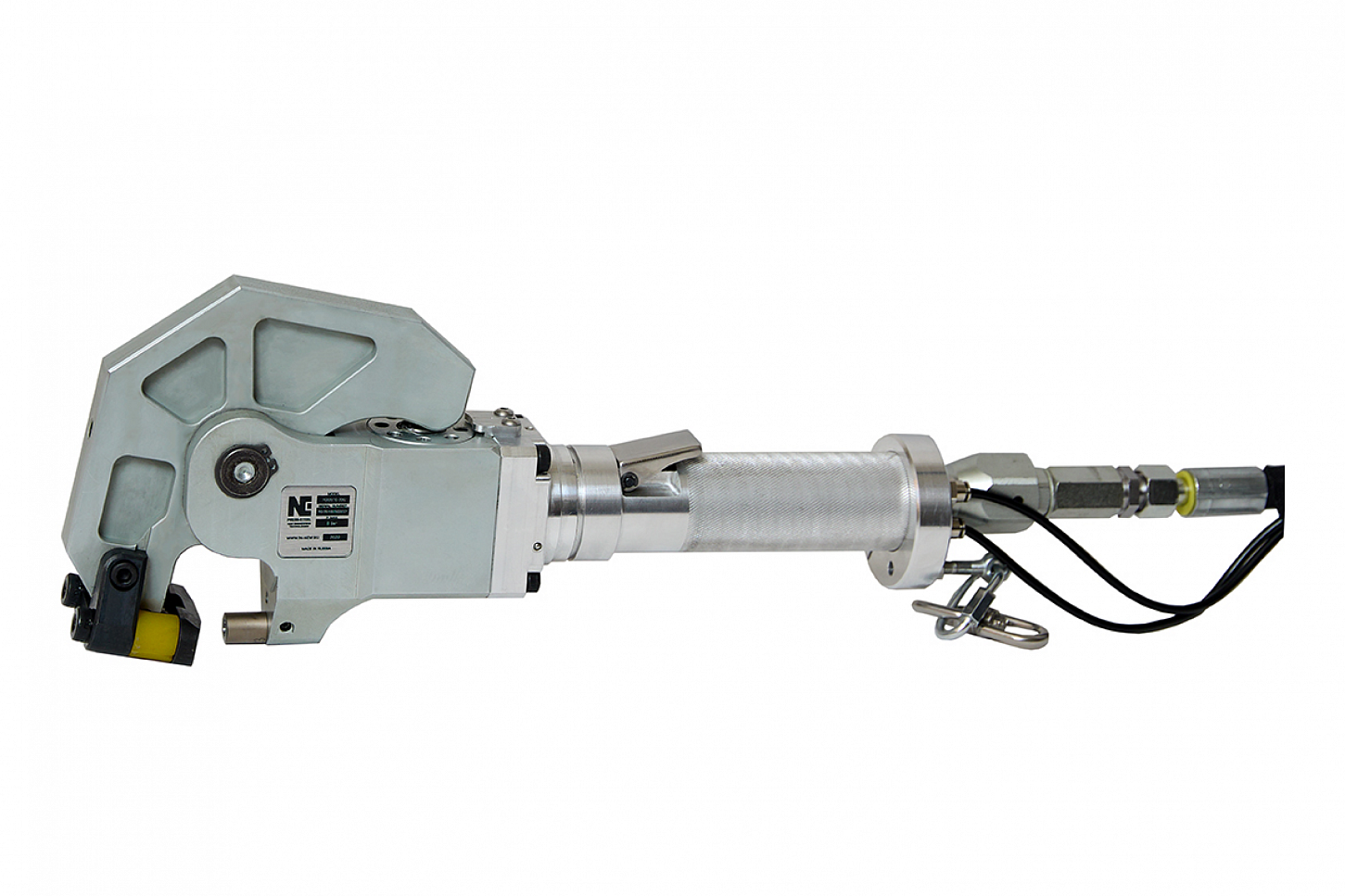

Пневмогидравлический пуклёвочный инструмент PRESS-STEEL RGI 3510-35G с усилителем PGU 100-200

Цена по запросу

Заказать

Технические характеристики:

Производитель
NEW ENGINEERING TECHNOLOGIES
Страна-изготовитель
Россия
Тип привода
Пневмогидравлический
Минимальное рабочее давление воздуха
5.5 бар
Максимальное рабочее давление воздуха
6.0 бар
Усилие рабочего хода
35 кН
Продолжительность цикла
0.9 - 1.6 сек
Толщина металла (Оцинкованная сталь 400N/mm2)
3.5 мм
Рабочий ход (раскрытие рамы)
9 мм
Вылет рамы
35 мм
Управление
Пневматическое (Кнопка)
Форма соединения
Круглая / Прямоугольная
Вес инструмента
3.8 кг
Гидравлический рукав
2 м
Код ТНВЭД
8467890000

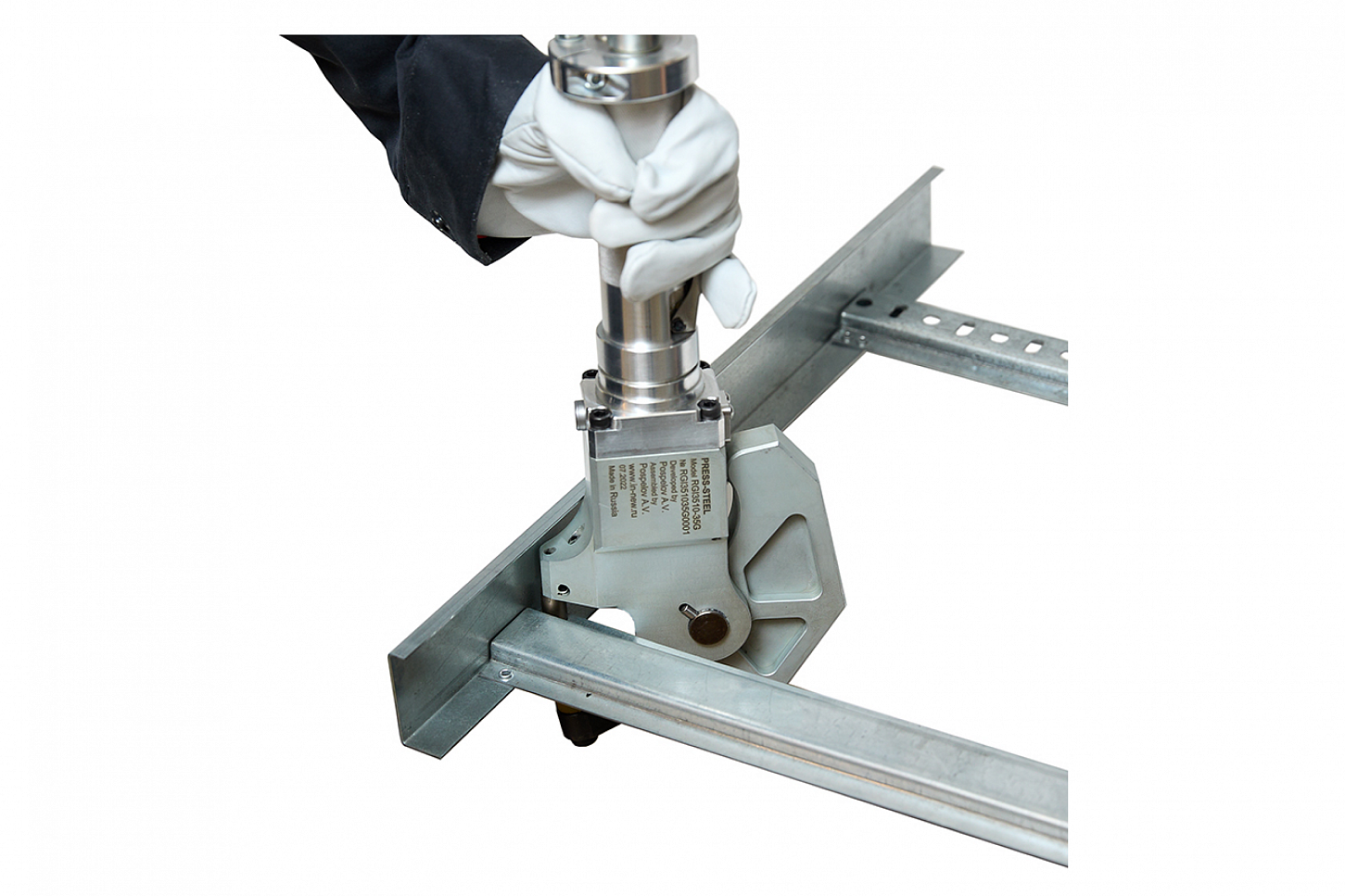

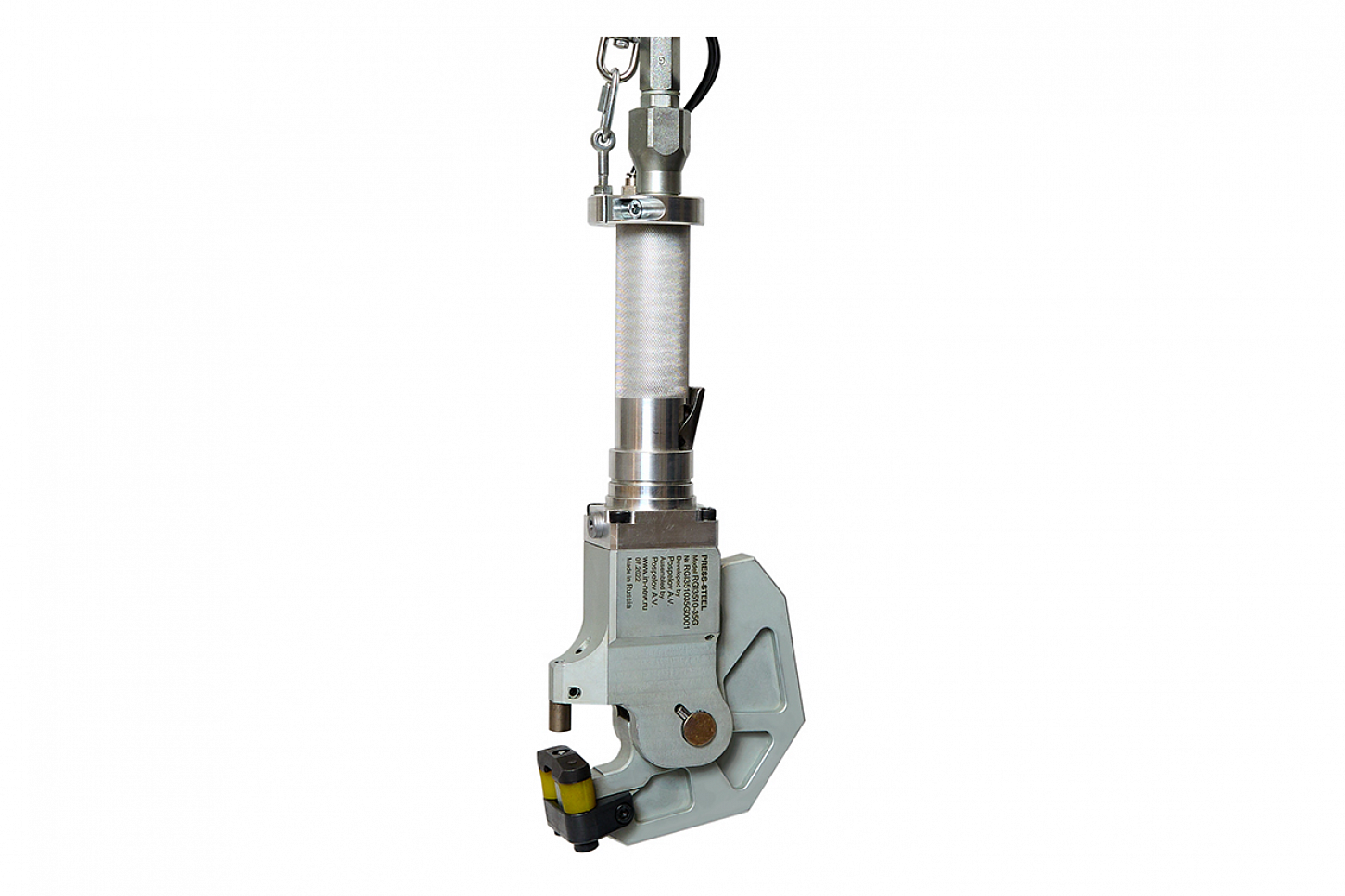

Компактный пуклевочник инструмент RGI 3510-35G предназначен для соединения металлических листов и является отличной альтернативой точечной сварке, особенно если важно сохранить целостность покрытия. Инструмент оснащен коромыслом формы G, позволяющим располагать его как вертикально там и горизонтально. Это обеспечивает удобное и быстрое позиционирование в ограниченном пространстве и облегчает доступ к труднодоступным местам.

Минимальные габариты инструмента в сочетании с компактной оснасткой также позволяют работать с узкими элементами изделия. Прочное и неразъемное соединение можно легко и быстро повторить за счет компактного формирующего инструмента (пуансон/матрица).

Модель RGI3510-35G можно перенастроить под различную толщину соединяемых листов металла от 0,8 мм до 3,5 мм за счет встроенной регулировочной гайки. Рабочая часть инструмента RGI 3510-35G также может стать частью автоматизированного производства: возможна установка на роботизированный комплекс, линейные приводы и т.п.

При горизонтальном использовании инструмента в комплектацию можно добавить поворотное кольцо, позволяющее вращать инструмент на 360 градусов, что обеспечивает оператору возможность работы в разных плоскостях.


Преимущества инструмента PRESS-STEEL RGI 3510-35G:

  • Минимальные габариты и маневренность;


  • Скоростной: формирование «пресс-заклепки» происходит за 0.9 — 1,6 сек;


  • Соединение cохраняет целостность защитного покрытия;


  • Пневмогидравлический привод гарантирует высокую надежность;


  • Доступны круглая и прямоугольная формы заклепочного соединения;


  • Отсутствие дыма и искр;


  • Российское производство позволяет упростить обслуживание и снизить затраты на расходные материалы и эксплуатацию инструмента.

Частые вопросы

Что значит надежное соединение PRESS-STEEL? +
Получаемая «пресс-заклепка» (заклепка, пукля, холодная спайка, клинч соединение) является надежным неразъемным соединением, сопрягаемых между собой металлических листов или профилей под давлением. Процесс формирования происходит путем холодной штамповки материалов с образование геометрического замыкания за один рабочий цикл Пуансона.

Соединение может быть как двухслойным, так и многослойным, при этом можно соединять между собой детали из нержавеющей стали и обычной, алюминия и других цветных металлов. Преимуществом также можно считать отсутствие повреждения отделки поверхности деталей, имеющих окраску или покрытие.
Какие преимущества даёт соединение PRESS-STEEL? +
  • Соединение имеет высокие прочностные характеристики.
  • Формирование «пресс-заклепки» происходит мгновенно.
  • Отсутствие ограничений по количеству слоев соединяемого материала.
  • Возможность соединения заготовок из разных сталей и сплавов.
  • Отсутствие дополнительных крепежных элементов.
  • Отсутствие нарушения поверхности из-за нагрева, стойкость к коррозии не нарушается.
  • Точка соединения прямоугольного сечения отлично подходит для сталей с повышенной твердостью, нержавеющих сталей.
  • На выходе продукция отличного качества.
Как подключить инструмент PRESS-STEEL? +
Предлагаем готовое решение для пневматических инструментов PRESS-STEEL, которое обеспечит максимальную эффективность и продлит срок их службы за счет комплексного подхода к подготовке и подаче сжатого воздуха.

В основе схемы лежит компрессор, создающий необходимое давление воздуха для работы инструментов. Для обеспечения подачи качественного сжатого воздуха, свободного от загрязнений и влаги, в схему включены: магистральный фильтр, задерживающий крупные частицы пыли и грязи; осушитель, удаляющий излишнюю влагу, которая может привести к коррозии внутренних элементов инструмента и вымываю смазки; и наконец, влагоотделяющий фильтр тонкой очистки непосредственно перед инструментом. Он дополнительно очищает воздух от мельчайших частиц и конденсата, гарантируя оптимальные условия работы для высокоточных пневматических распределителей и клапанов инструмента.

Регулятор давления, установленный после осушителя, позволяет точно настроить и поддерживать оптимальное давление, предотвращая перегрузки и преждевременный износ инструмента. Для комфортной работы оператора используется спиральная трубка, обеспечивающая свободу перемещения в рабочей зоне.

Выбирая наше решение, вы получаете не просто набор компонентов, а продуманную систему подготовки сжатого воздуха, которая обеспечит надежную и эффективную работу пневматических инструментов PRESS-STEEL на протяжении долгого срока службы.
