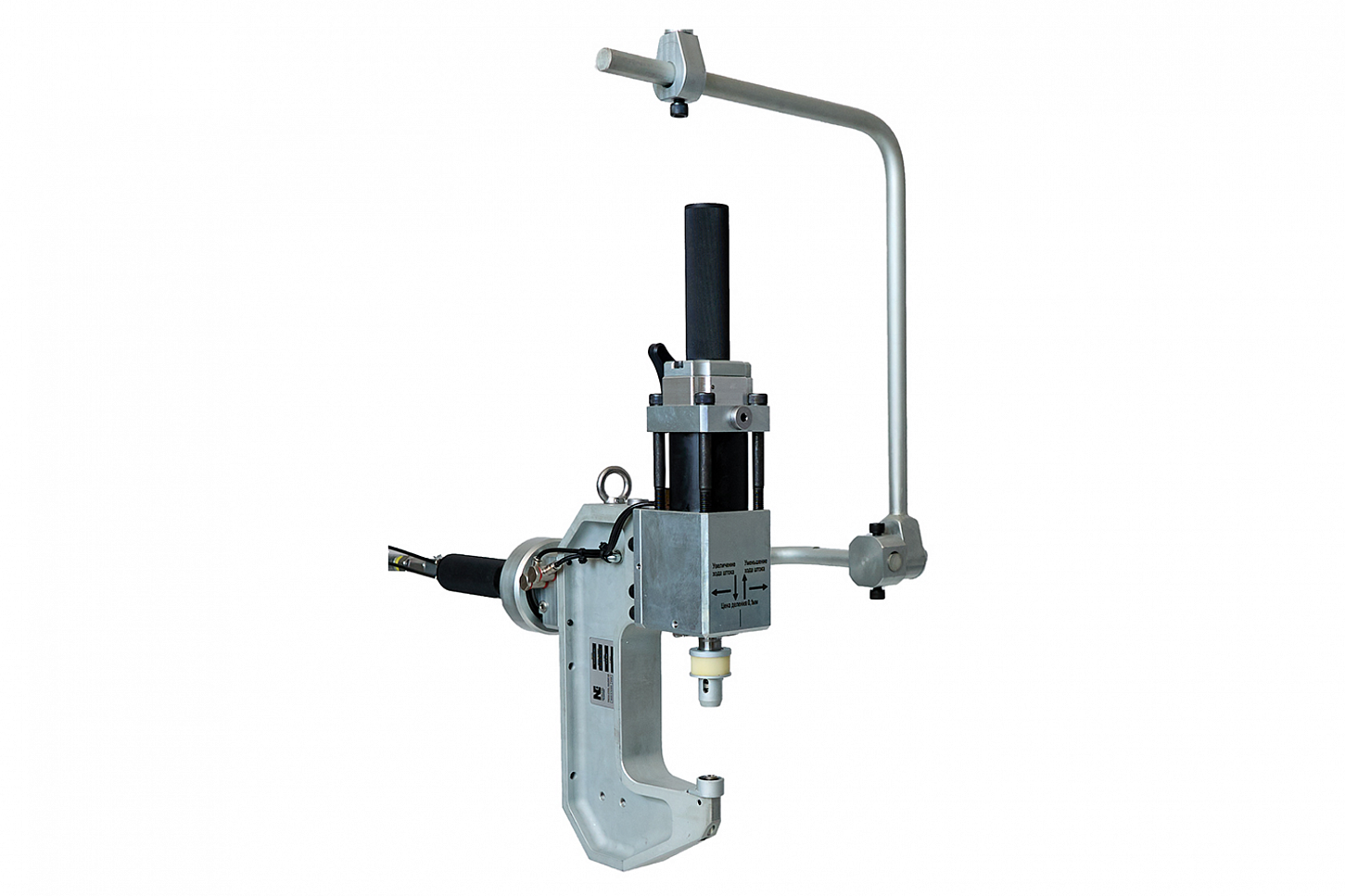

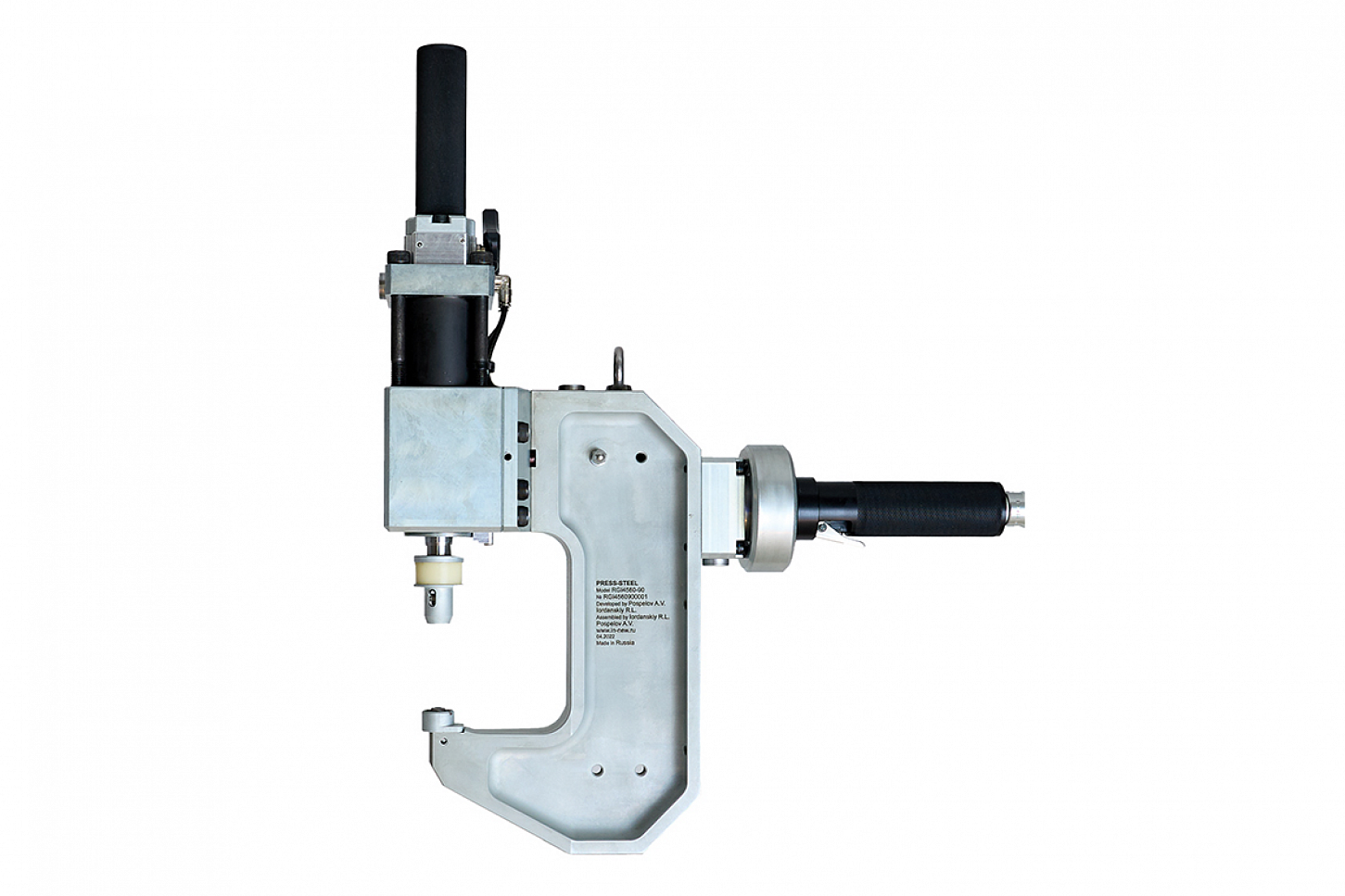

Пневмогидравлический пуклёвочный инструмент PRESS-STEEL RGI 4560-90 с усилителем PGU 160-150

Цена по запросу

Заказать

Технические характеристики:

Производитель
NEW ENGINEERING TECHNOLOGIES
Страна-изготовитель
Россия
Тип привода
Гидравлический
Минимальное давление воздуха
5.0 бар
Максимальное давление воздуха
6.0 бар
Усилие рабочего хода
60 кН
Продолжительность цикла
0.8 - 1.6 сек
Свободный ход подъем / опускание
1.0 / 1.0 сек
Толщина металла (Оцинкованная сталь 400N/mm2)
4.0 мм
Предварительный ход (Позиционирование)
50 мм
Общий ход штока
60 мм
Привод позиционирования
Пневматический

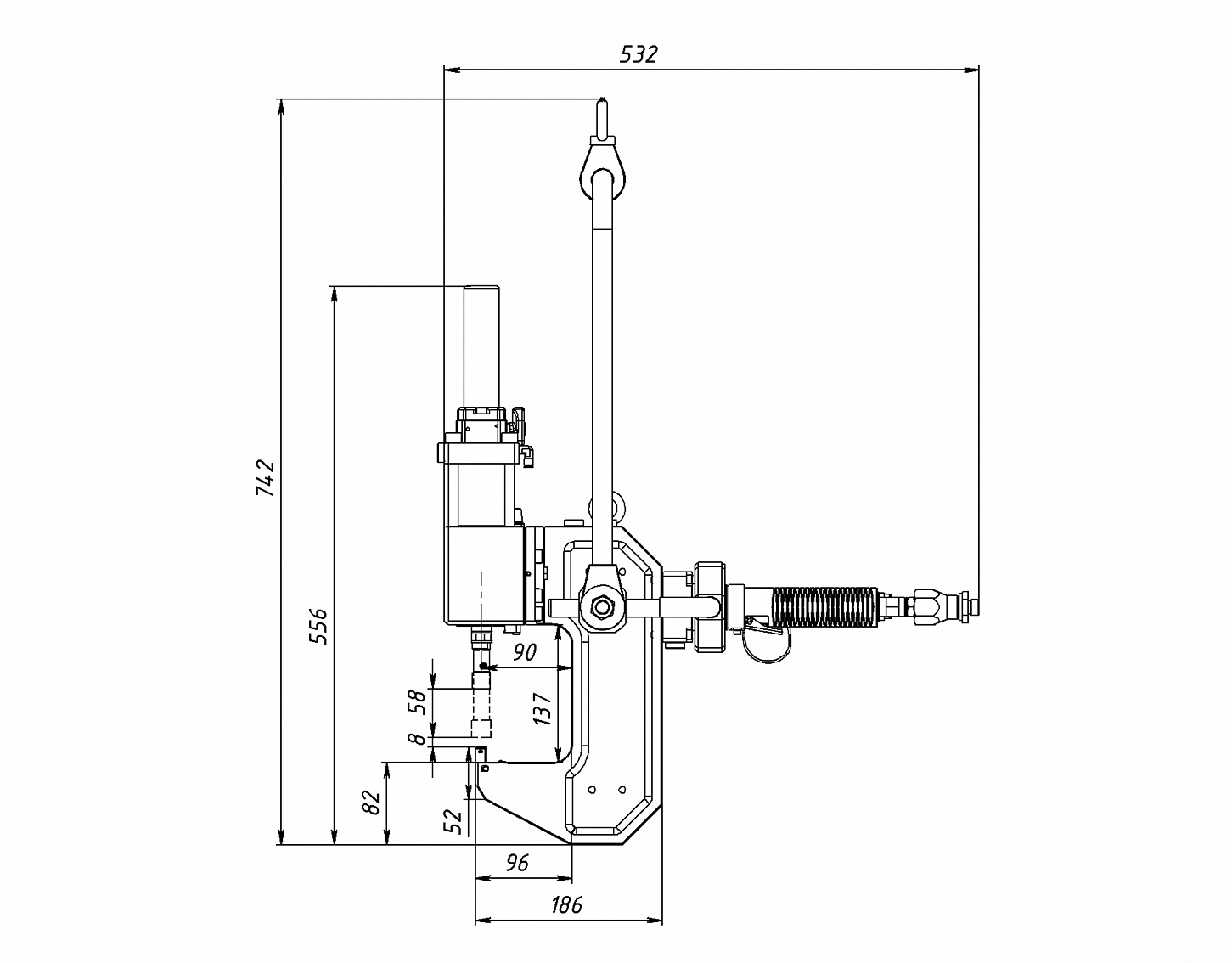

Вылет рамы
90 мм
Форма заклепочного соединения
Круглая/Прямоугольная
Расход воздуха
12-16 нормальных литров на 1 цикл
Вес инструмента
20 кг

Ручной пуклевочный (клинчинг) инструмент RGI 4560-90 был создан для соединения металлических листов и является альтернативой точечной сварке, особенно, если важно сохранить целостность покрытия. Предварительный ход штока обеспечивает расстояние между пуансоном и матрицей 60 мм – это позволяет использовать пресс с отбортовкой на изделии до 100 мм. Прочное и неразъемное соединение можно легко и быстро повторить за счет компактного формирующего инструмента (пуансон/матрица) и высокого усилия рабочего хода 60 кН. Встроенная регулировочная гайка обеспечивает быструю настройку рабочего хода, что позволяет соединять различные варианты материалов и придавать необходимую форму заклепочному соединению.

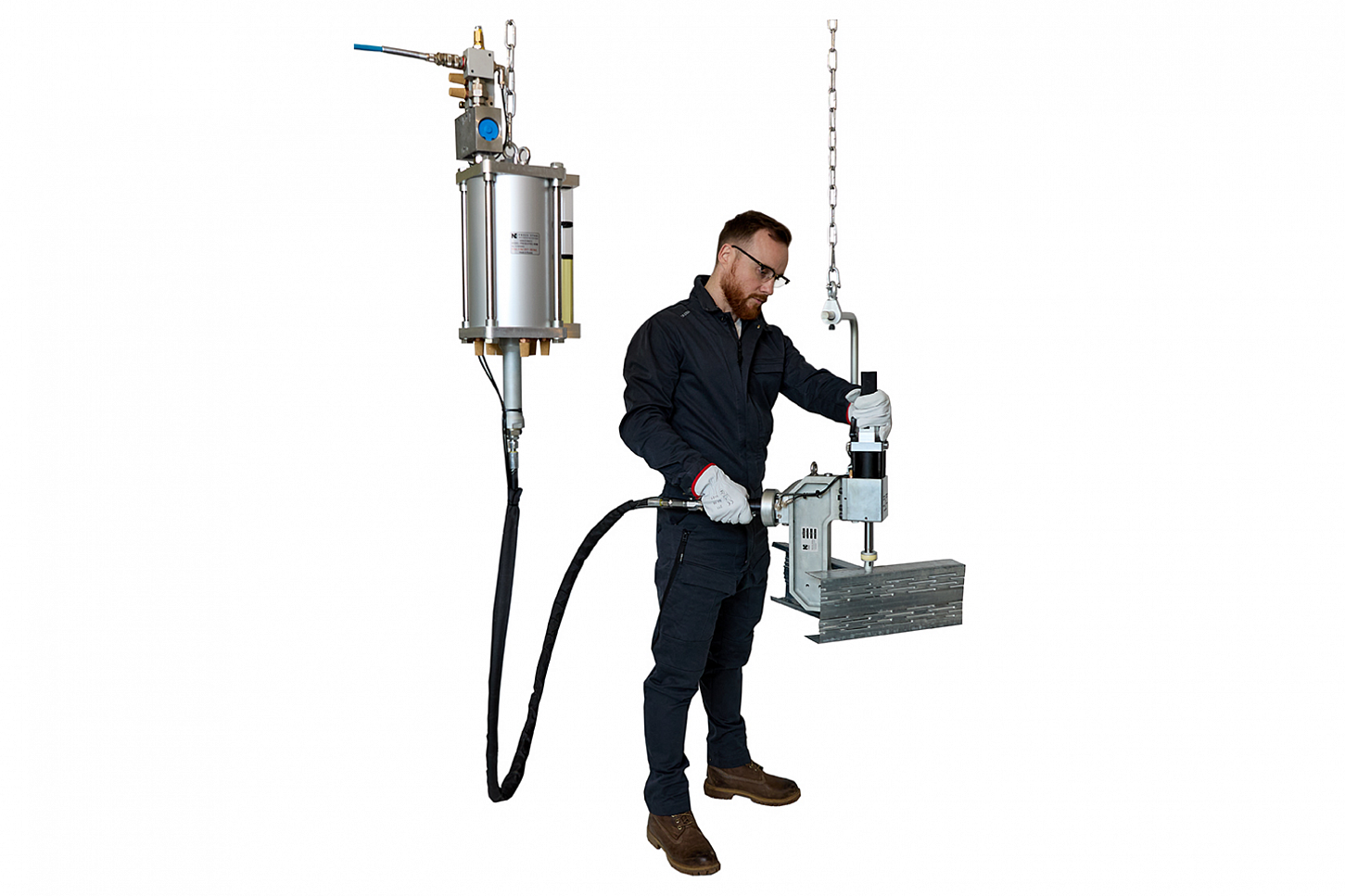

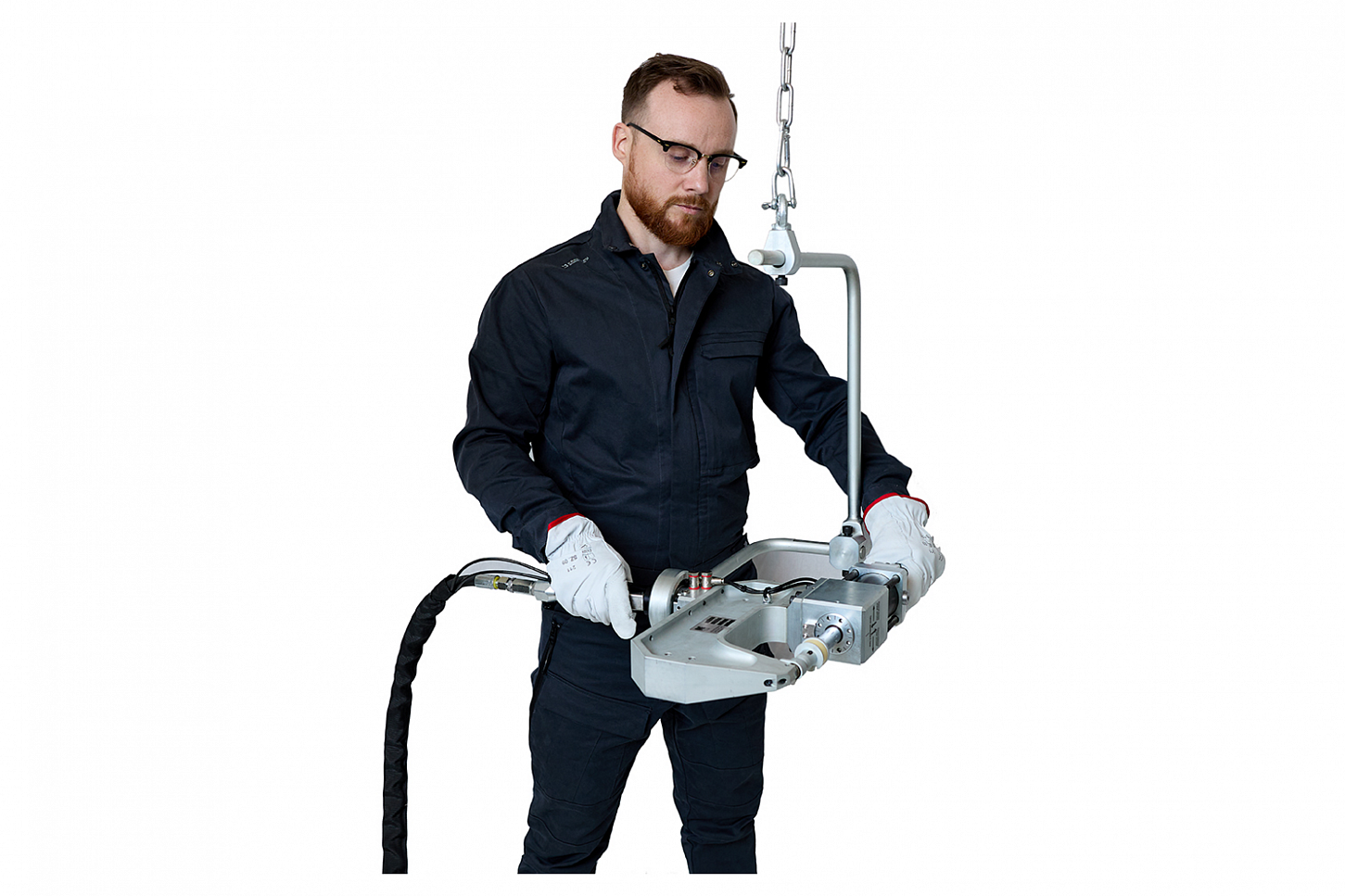

Инструмент RGI 4560-90 также может стать частью автоматизированного производства. Возможность установки на роботизированный комплекс, линейные приводы и т.п. Для высокой маневренности и работы во всех плоскостях, инструмент можно использовать в паре с 3D подвесом и балансиром (компенсатором веса). При необходимости конфигурацию рамы можно выполнить под заказ.

Срок окупаемости инструмента очень короткий за счет минимальных расходов на эксплуатацию, техническое обслуживание и отсутствия дополнительных крепежных элементов.

Преимущества инструмента PRESS-STEEL RGI 4560-90:

  • Высокая производительность от 0.8 сек на 1 соединение;


  • Соединение сохраняет целостность защитного покрытия;


  • Пневмогидравлический инструмент гарантирует высокую надежность;


  • Доступна круглая и прямоугольная форма заклепочного соединения;


  • Отсутствие дыма и искр, эстетика;


  • Кнопка рабочего хода срабатывает только при расстоянии 8 мм между рабочими инструментами (пуансоном и матрицей) что обеспечивает высокую безопасность;


  • Российское производство позволяет упростить обслуживание и снизить затраты на расходные материалы и эксплуатацию инструмента.

Частые вопросы

Что значит надежное соединение PRESS-STEEL? +
Получаемая «пресс-заклепка» (заклепка, пукля, холодная спайка, клинч соединение) является надежным неразъемным соединением, сопрягаемых между собой металлических листов или профилей под давлением. Процесс формирования происходит путем холодной штамповки материалов с образование геометрического замыкания за один рабочий цикл Пуансона.

Соединение может быть как двухслойным, так и многослойным, при этом можно соединять между собой детали из нержавеющей стали и обычной, алюминия и других цветных металлов. Преимуществом также можно считать отсутствие повреждения отделки поверхности деталей, имеющих окраску или покрытие.
Какие преимущества даёт соединение PRESS-STEEL? +
  • Соединение имеет высокие прочностные характеристики.
  • Формирование «пресс-заклепки» происходит мгновенно.
  • Отсутствие ограничений по количеству слоев соединяемого материала.
  • Возможность соединения заготовок из разных сталей и сплавов.
  • Отсутствие дополнительных крепежных элементов.
  • Отсутствие нарушения поверхности из-за нагрева, стойкость к коррозии не нарушается.
  • Точка соединения прямоугольного сечения отлично подходит для сталей с повышенной твердостью, нержавеющих сталей.
  • На выходе продукция отличного качества.
Как подключить инструмент PRESS-STEEL? +
Предлагаем готовое решение для пневматических инструментов PRESS-STEEL, которое обеспечит максимальную эффективность и продлит срок их службы за счет комплексного подхода к подготовке и подаче сжатого воздуха.

В основе схемы лежит компрессор, создающий необходимое давление воздуха для работы инструментов. Для обеспечения подачи качественного сжатого воздуха, свободного от загрязнений и влаги, в схему включены: магистральный фильтр, задерживающий крупные частицы пыли и грязи; осушитель, удаляющий излишнюю влагу, которая может привести к коррозии внутренних элементов инструмента и вымываю смазки; и наконец, влагоотделяющий фильтр тонкой очистки непосредственно перед инструментом. Он дополнительно очищает воздух от мельчайших частиц и конденсата, гарантируя оптимальные условия работы для высокоточных пневматических распределителей и клапанов инструмента.

Регулятор давления, установленный после осушителя, позволяет точно настроить и поддерживать оптимальное давление, предотвращая перегрузки и преждевременный износ инструмента. Для комфортной работы оператора используется спиральная трубка, обеспечивающая свободу перемещения в рабочей зоне.

Выбирая наше решение, вы получаете не просто набор компонентов, а продуманную систему подготовки сжатого воздуха, которая обеспечит надежную и эффективную работу пневматических инструментов PRESS-STEEL на протяжении долгого срока службы.
