Комплект специализированного инструмента для обслуживания и контроля пуклевочных соединений

Цена по запросу

Заказать

Технические характеристики

Производитель

NEW ENGINEERING TECHNOLOGIES

Страна-изготовитель

Россия

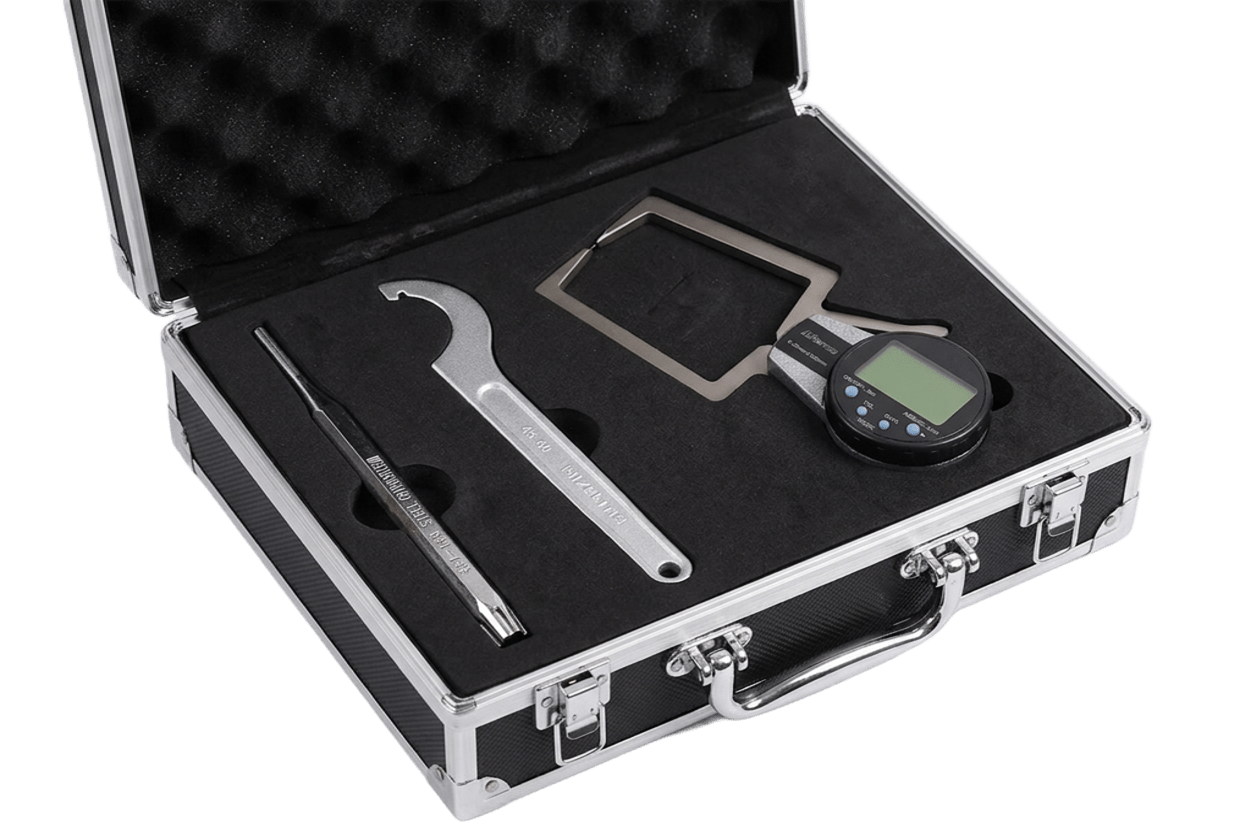

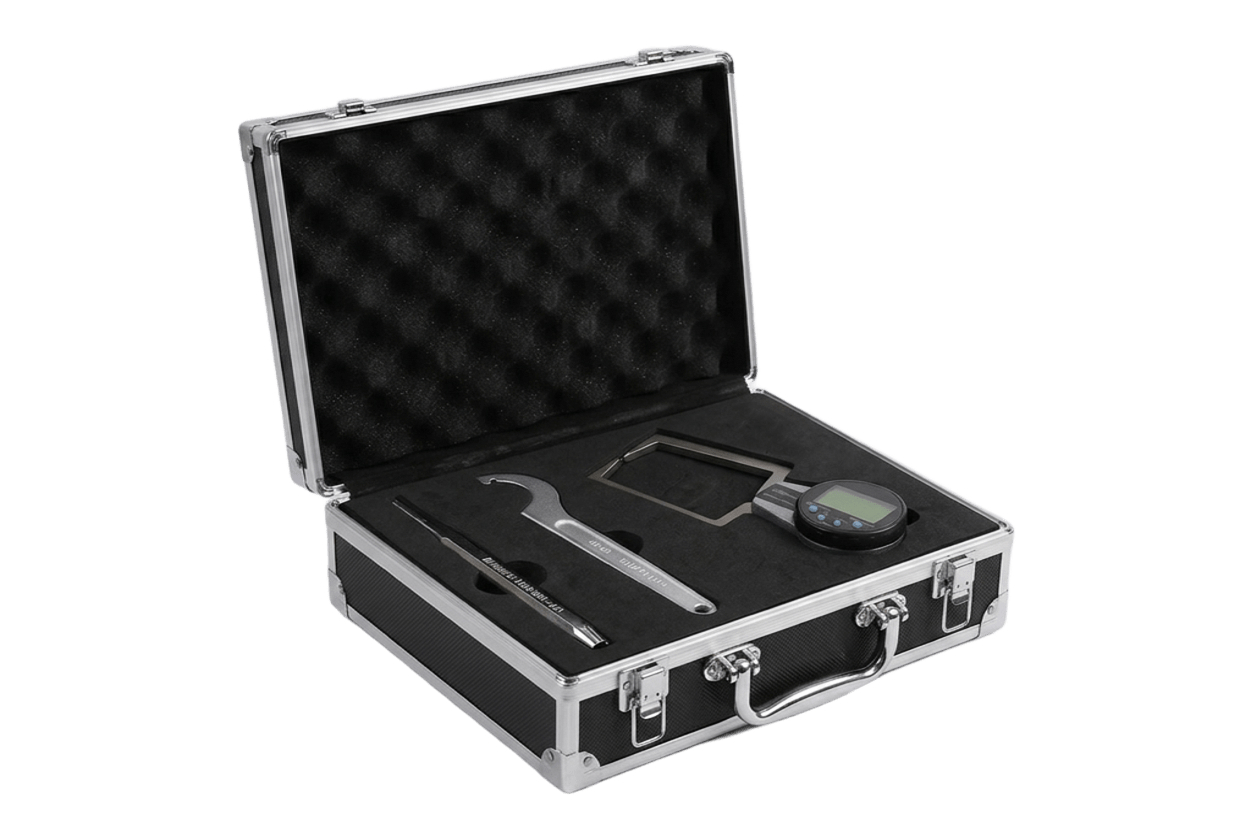

Комплект специализированного инструмента для обслуживания и контроля пуклевочных соединений, который закрывает все ключевые задачи при работе с оснасткой.

Он обеспечивает точный контроль критических параметров, упрощает обслуживание и позволяет выполнять настройку оборудования без повреждения узлов. Это решение повышает стабильность технологического процесса и снижает риск брака, что особенно важно при серийном производстве.

Нутрометр рычажный:

Рычажный нутромер предназначен для высокоточного контроля внутреннего измерения остаточной толщины днища пуклевки с помощью метода двухточечного контакта. Инструмент незаменим для проверки соблюдения технологических допусков, где использование стандартного измерительного инструмента невозможно. Благодаря своей конструкции он обеспечивает быстрые и точные показания (с ценой деления 0,01 мм), что критически важно для оценки качества пуклевочного соединения (круглая точка).

Выколотка:

Выколотка предназначена для аккуратного выбивания цилиндрических штифтов, которые крепят пуклевочный режущий инструмент. Выколотка передаёт направленный удар от молотка точно на тело штифта, позволяя извлечь его без повреждения корпусных отверстий и посадочных поверхностей оснастки. Использование выколотки гарантирует аккуратный демонтаж соединения при сохранении геометрии всех деталей для последующей сборки.

Ключ для круглых шлицевых гаек:

Ключ для круглых шлицевых гаек предназначен для точного закручивания и выкручивания опорной гайки механизма регулировки расклепа пуклевки на стационарном прессе. Инструмент входит в шлицевые пазы гайки, обеспечивая надёжное сцепление и передачу усилия без повреждения граней и резьбовой части. Использование данного ключа позволяет точно фиксировать положение опорной гайки при настройке степени расклепа, гарантируя стабильность технологического процесса.

С этим инструментом покупают

Стационарный пневмогидравлический пресс PRESS-STEEL SPP 45110-400

Цена по запросу

Частые вопросы

Что значит надежное соединение PRESS-STEEL? +

Получаемая «пресс-заклепка» (заклепка, пукля, холодная спайка, клинч соединение) является надежным неразъемным соединением, сопрягаемых между собой металлических листов или профилей под давлением. Процесс формирования происходит путем холодной штамповки материалов с образование геометрического замыкания за один рабочий цикл Пуансона.

Соединение может быть как двухслойным, так и многослойным, при этом можно соединять между собой детали из нержавеющей стали и обычной, алюминия и других цветных металлов. Преимуществом также можно считать отсутствие повреждения отделки поверхности деталей, имеющих окраску или покрытие.

Какие преимущества даёт соединение PRESS-STEEL? +

Соединение имеет высокие прочностные характеристики.
Формирование «пресс-заклепки» происходит мгновенно.
Отсутствие ограничений по количеству слоев соединяемого материала.
Возможность соединения заготовок из разных сталей и сплавов.
Отсутствие дополнительных крепежных элементов.
Отсутствие нарушения поверхности из-за нагрева, стойкость к коррозии не нарушается.
Точка соединения прямоугольного сечения отлично подходит для сталей с повышенной твердостью, нержавеющих сталей.
На выходе продукция отличного качества.

Как подключить инструмент PRESS-STEEL? +

Предлагаем готовое решение для пневматических инструментов PRESS-STEEL, которое обеспечит максимальную эффективность и продлит срок их службы за счет комплексного подхода к подготовке и подаче сжатого воздуха.

В основе схемы лежит компрессор, создающий необходимое давление воздуха для работы инструментов. Для обеспечения подачи качественного сжатого воздуха, свободного от загрязнений и влаги, в схему включены: магистральный фильтр, задерживающий крупные частицы пыли и грязи; осушитель, удаляющий излишнюю влагу, которая может привести к коррозии внутренних элементов инструмента и вымываю смазки; и наконец, влагоотделяющий фильтр тонкой очистки непосредственно перед инструментом. Он дополнительно очищает воздух от мельчайших частиц и конденсата, гарантируя оптимальные условия работы для высокоточных пневматических распределителей и клапанов инструмента.

Регулятор давления, установленный после осушителя, позволяет точно настроить и поддерживать оптимальное давление, предотвращая перегрузки и преждевременный износ инструмента. Для комфортной работы оператора используется спиральная трубка, обеспечивающая свободу перемещения в рабочей зоне.

Выбирая наше решение, вы получаете не просто набор компонентов, а продуманную систему подготовки сжатого воздуха, которая обеспечит надежную и эффективную работу пневматических инструментов PRESS-STEEL на протяжении долгого срока службы.
