Техника
В производстве бытовой техники клинчинг используют для сборки корпусов, панелей, усилителей и других деталей из тонколистового металла. Технология применяется при выпуске стиральных и сушильных машин, посудомоечных машин, холодильников и другой корпусной техники.
Для этой отрасли особенно важны внешний вид панелей, работа с окрашенным и оцинкованным листом, повторяемость сборочных операций и возможность встроить соединение в серийную линию. Клинчинг позволяет формировать соединение холодным способом, без сварочного нагрева и отдельного крепежа.
Что важно при сборке бытовой техники
Металлические панели холодильников, стиральных машин и другой техники часто остаются видимыми. При клинчинге нет сварочного нагрева, искр, брызг и выступающей головки винта или заклёпки. Это расширяет возможности при сборке наружных панелей и других деталей, где важен внешний вид.
Клинчинг позволяет соединять оцинкованную и предварительно окрашенную сталь без локального нагрева, поэтому покрытие не выгорает, как в зоне сварки. Поскольку точка формируется методом пластической деформации, внешний вид декоративной поверхности нужно заранее проверить на образце.
Корпуса стиральных и сушильных машин работают при циклических нагрузках. Для таких узлов геометрию точки и оснастку подбирают под конкретные материалы, толщины и условия эксплуатации, а прочность и ресурс соединения подтверждают испытаниями.
Клинч-точка формируется из материала самих деталей, поэтому для каждой операции не нужны винты или заклёпки. Это позволяет исключить отдельные операции подачи и установки крепежа в точке соединения. Процесс можно выполнять мобильным инструментом, на стационарном месте или автоматизированном участке.
Где применяется клинчинг
Клинчинг применяют при сборке корпусных деталей бытовой техники — стиральных и посудомоечных машин, холодильников, печей и плит. Инструмент и оснастку подбирают с учётом материала, толщины листов, геометрии детали и требований к соединению.

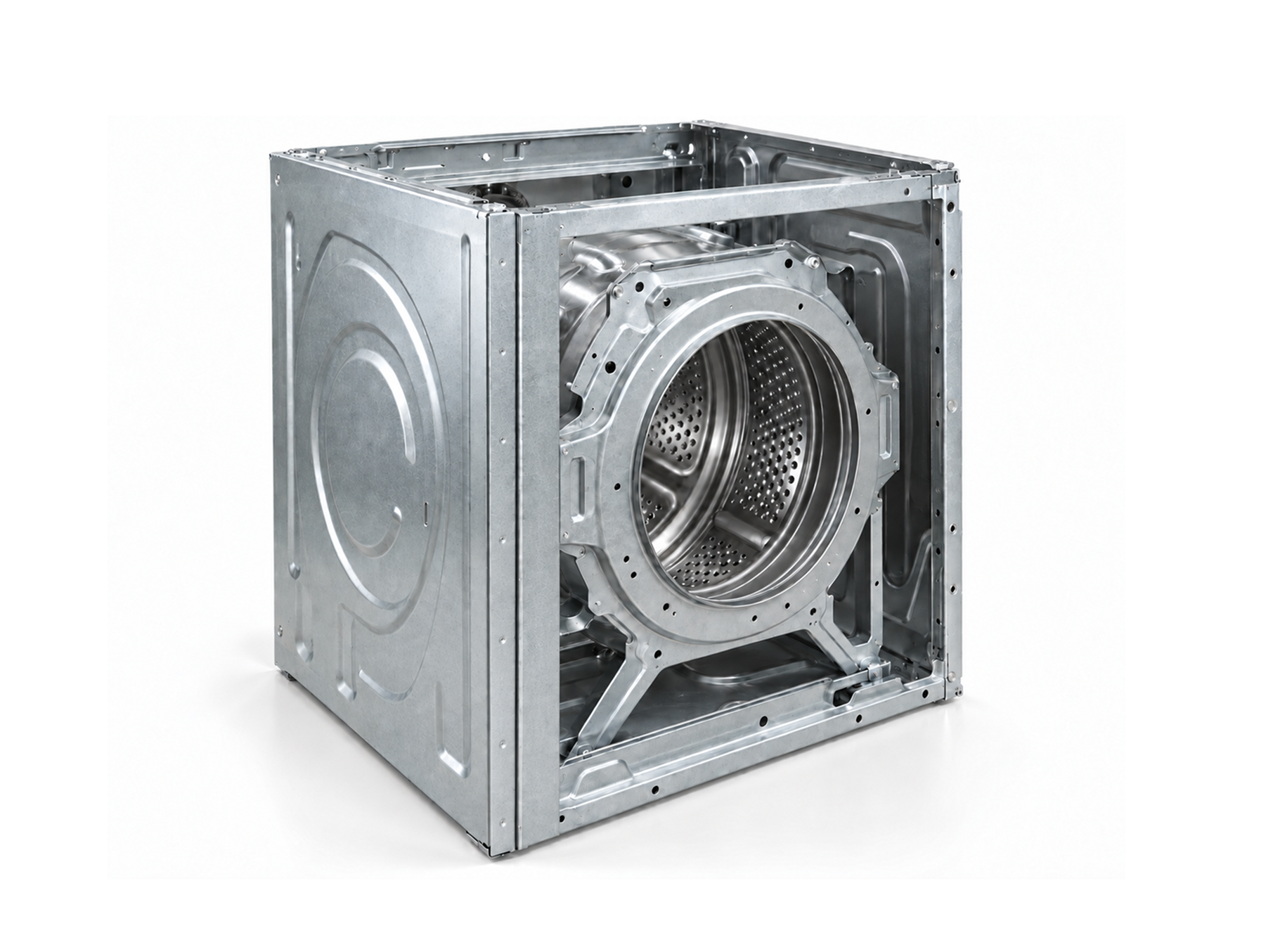

Стиральные и сушильные машины
Технологию используют при сборке корпусных и других элементов из листового металла. Для таких изделий важны повторяемость точек и подбор соединения с учётом вибраций во время работы.

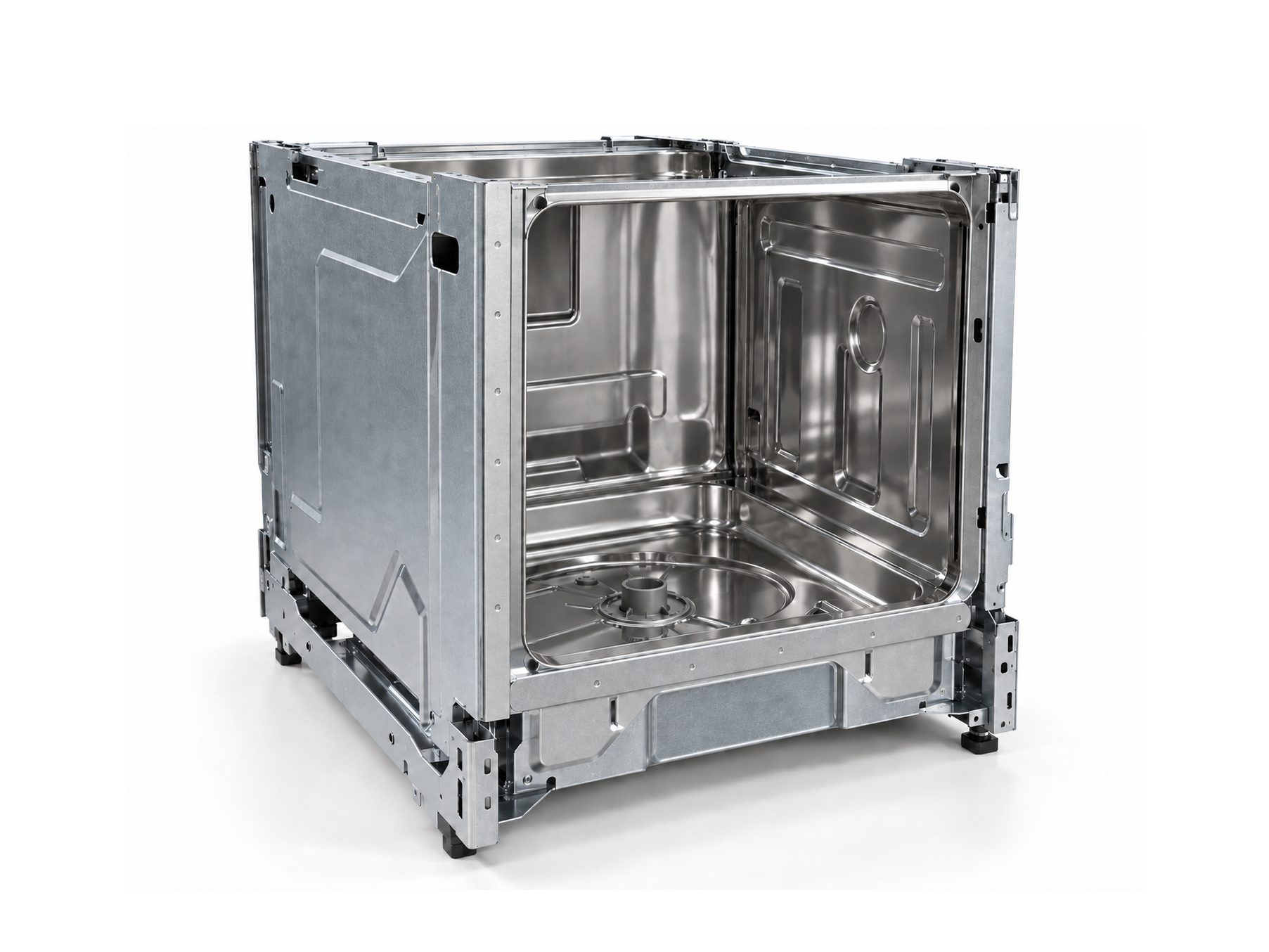

Посудомоечные машины
Клинчинг применяют для тонколистовых корпусных деталей, направляющих, боковых стенок и других элементов, в том числе из нержавеющей стали. Важны точность расположения точки и сохранение геометрии корпуса после сборки.

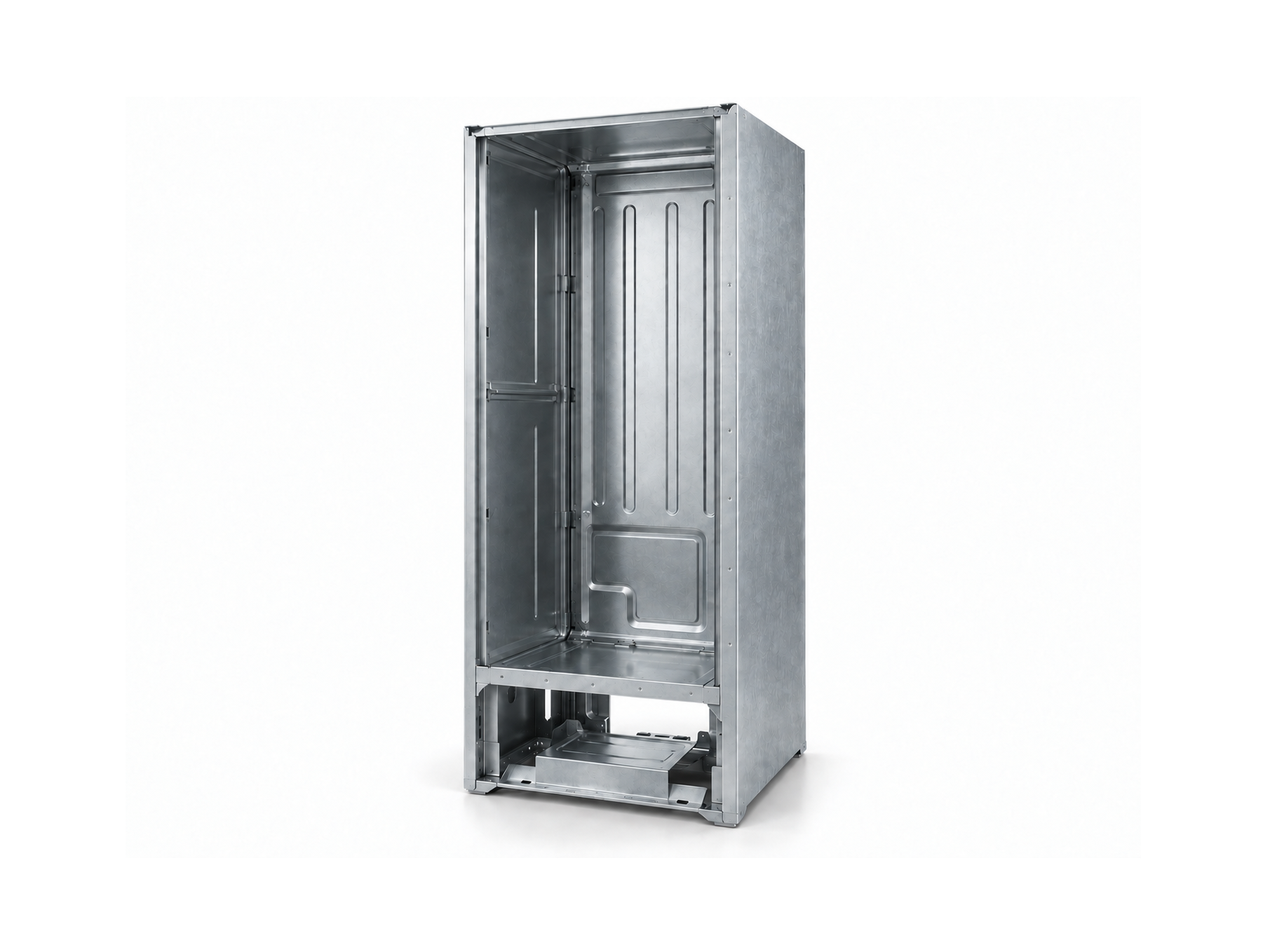

Холодильники и морозильники
Клинч-соединение используют при сборке металлических оболочек, панелей и других элементов корпуса, в том числе из оцинкованного и предварительно окрашенного листа. Герметичность и теплоизоляция зависят от конструкции всего узла и проверяются отдельно.

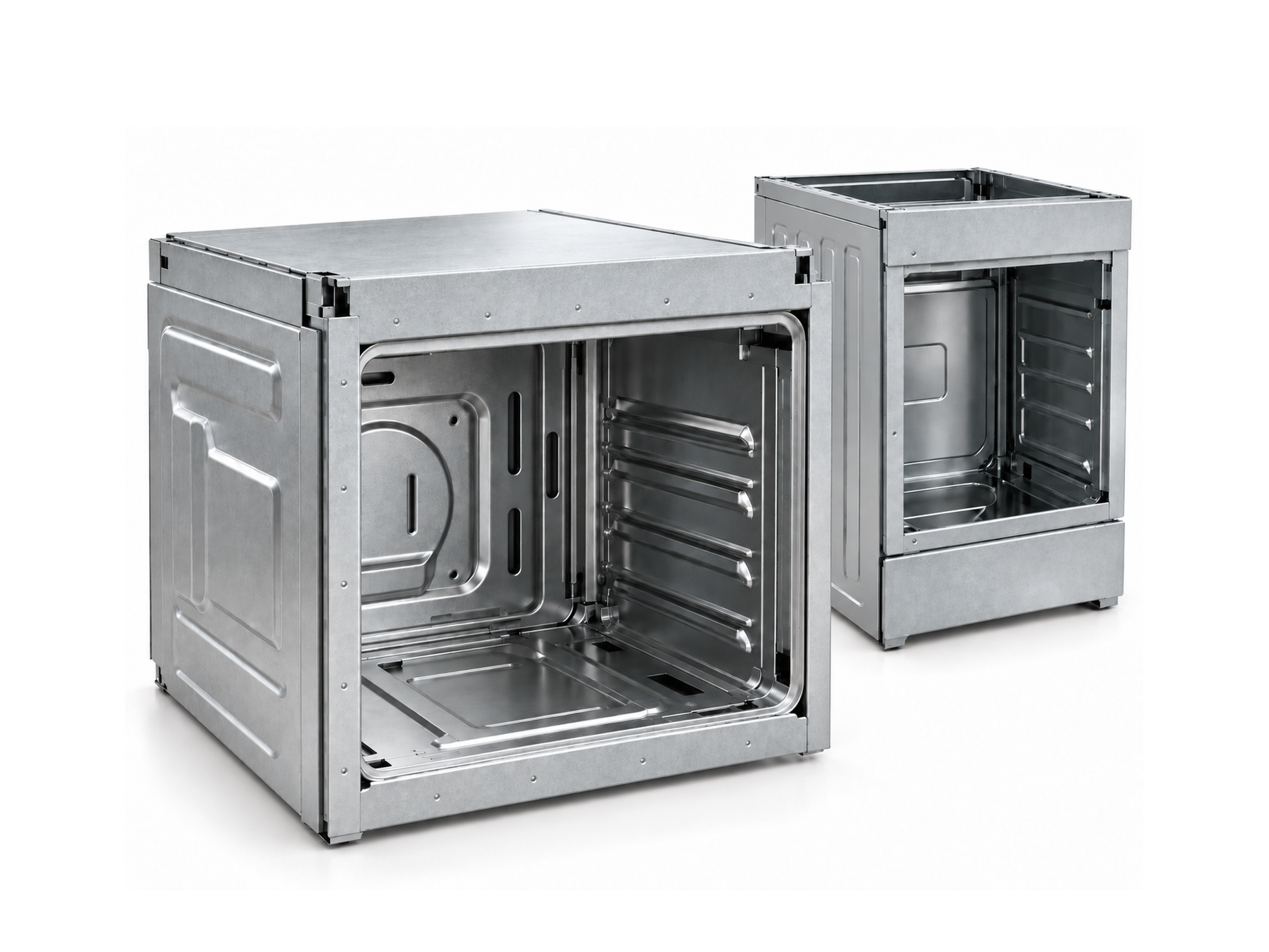

Печи, плиты и другие корпусные изделия
Клинчинг применяют при изготовлении печей, плит, металлических кожухов и других изделий из тонколистового металла. В таких изделиях клинчинг используют для соединения корпусных панелей и других тонколистовых элементов без сварки.
Что учитывать при подборе оборудования
Материал и толщина листов
На одном изделии могут сочетаться обычная, нержавеющая и оцинкованная сталь, алюминий и лист с декоративным покрытием. Для подбора инструмента нужны: материал каждого слоя, суммарная толщина соединяемых листов, количество слоёв, требования к готовому соединению. Эти параметры определяют необходимое усилие и выбор пуансона и матрицы.
Геометрия детали
Для корпусов характерны отбортовки, загибы, усилители и внутренние рамки. Кроме усилия инструмента учитывают: расстояние от края до точки, высоту отбортовки, раскрытие рабочей части, вылет рамы, доступ к детали с обеих сторон. Иногда именно геометрия корпуса ограничивает выбор оборудования.
Требования к поверхности
Если соединение находится на наружной панели, оценивают не только прочность, но и внешний вид точки. Отсутствие нагрева исключает термическое повреждение покрытия, однако материал деформируется. Для окрашенных и декоративных деталей нужны пробные соединения на серийном металле.
Объём выпуска
Для опытных образцов и небольших партий удобен мобильный инструмент. При постоянной серийной сборке используют стационарное рабочее место. Если объём большой, а расположение точек повторяется, клинчинг можно интегрировать в специализированный или автоматизированный участок.
Оборудование PRESS-STEEL для бытовой техники
PRESS-STEEL RPI 7008-21
Для небольших деталей и мобильной работы. Компактный пневматический инструмент массой 3 кг с циклом 0,3–0,8 секунды. Точки выполняются на расстоянии 5–20 мм от края, а пуансон и матрицу можно поворачивать на 90°. Подходит для небольших корпусов, панелей и кожухов, когда инструмент подводят непосредственно к месту соединения.
Подробнее →
PRESS-STEEL RGI 3510-35
Для узких отбортовок и сложного доступа. Инструмент развивает усилие 35 кН и имеет вылет рамы 35 мм. Компактная С-образная рабочая часть позволяет работать в труднодоступных местах и с отбортовками от 10 мм. Модель перенастраивается под разную толщину листов и подходит для оцинкованных, окрашенных и анодированных заготовок.
Подробнее →
PRESS-STEEL SPP 45110-400
Для крупных панелей и стационарной работы. Стационарный пресс с вылетом рабочей зоны до 400 мм, усилием 60 кН, раскрытием 104 мм и циклом 0,8–1,2 секунды. Педальное управление позволяет оператору удерживать и позиционировать крупную деталь двумя руками.
Подробнее →
Индивидуальные и автоматизированные решения
Для больших серий и нестандартных изделий. При массовом производстве учитывают подачу и фиксацию деталей, расположение нескольких соединений и такт всей линии. Рабочие модули PRESS-STEEL можно включать в специализированное оборудование или автоматизированный участок.
Подробнее →Как подбираем решение
Для начала нужны чертёж или 3D-модель, материалы и толщины листов, расположение точек и планируемый объём выпуска.
Определяем необходимое усилие, глубину расположения точки, наличие отбортовок и свободное пространство для пуансона и матрицы.
На образцах оцениваем геометрию точки, внешний вид поверхности и качество соединения. Прочность, ресурс при вибрации и герметичность при необходимости проверяются отдельно.
В зависимости от объёма это может быть мобильный инструмент, стационарное рабочее место или автоматизированный участок.
Специалисты «Новых инженерных технологий» подберут оборудование PRESS-STEEL и оснастку под материал, геометрию изделия и условия производства.
→Отправить чертёж на подборЧастые вопросы
Можно ли соединять клинчингом окрашенный и оцинкованный металл?
Да. Технология применяется для оцинкованных и предварительно окрашенных сталей. Соединение выполняется без сварочного нагрева, поэтому в зоне точки нет термического выгорания покрытия. Поскольку лист при клинчинге деформируется, внешний вид декоративной поверхности лучше проверить на образце.
Подходит ли клинчинг для деталей, работающих при вибрации?
Клинч-соединение применяется в конструкциях бытовой техники, которые испытывают циклические нагрузки. Параметры точки и ресурс узла зависят от материала, толщины и геометрии деталей, поэтому для ответственных соединений необходима проверка на образцах.
Может ли клинчинг заменить точечную сварку?
В некоторых узлах — да. Особенно когда нужно исключить сварочный нагрев, работать с листом с покрытием или отказаться от отдельного крепежа. Окончательный выбор зависит от материала, нагрузки, геометрии детали и требований к соединению.
PRESS-STEEL для серийного производства бытовой техники
Для небольших деталей может быть удобнее лёгкий мобильный инструмент. Для узких отбортовок важна компактная рабочая часть. Для крупных панелей — вылет рамы. При массовом выпуске на первый план выходят фиксация деталей, повторяемость операций и автоматизация.
Поэтому оборудование подбирают по изделию и технологии его сборки, а не только по усилию пресса.
