Системы ОВК
Клинчинг применяется при изготовлении воздуховодов, клапанов и заслонок, фасонных элементов и других изделий систем отопления, вентиляции и кондиционирования воздуха.
Соединение формируется холодным способом: без сварочного нагрева и отдельного крепежа. Это особенно важно для оцинкованного и предварительно окрашенного листового металла.
Соединение формируется механически, без сварочного процесса.
Соединение формируется непосредственно из материала соединяемых листов – без заклёпок и саморезов.
Покрытие не выгорает от сварочного нагрева, что снижает риск коррозии в зоне соединения.
Короткий цикл соединения и стабильный результат от точки к точке.
Где применяется клинчинг
Клинчинг применяют для соединения разных элементов систем ОВК – воздуховодов, корпусов клапанов и заслонок, фасонных деталей. Линейка PRESS-STEEL позволяет подобрать инструмент и оснастку под материал, толщину и геометрию изделия.

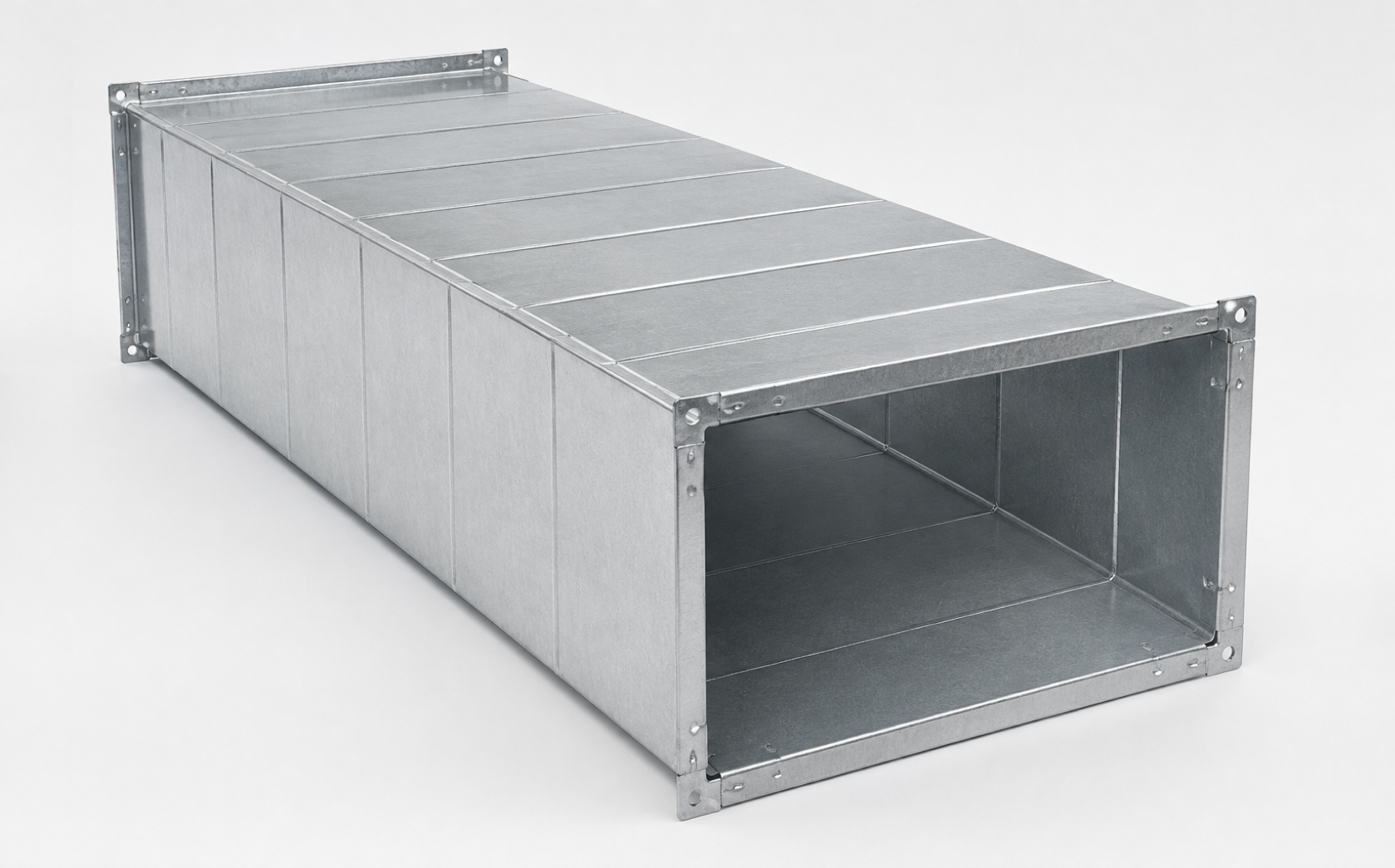

Воздуховоды
Прямоугольные короба, секции, фланцевые элементы и усилители.

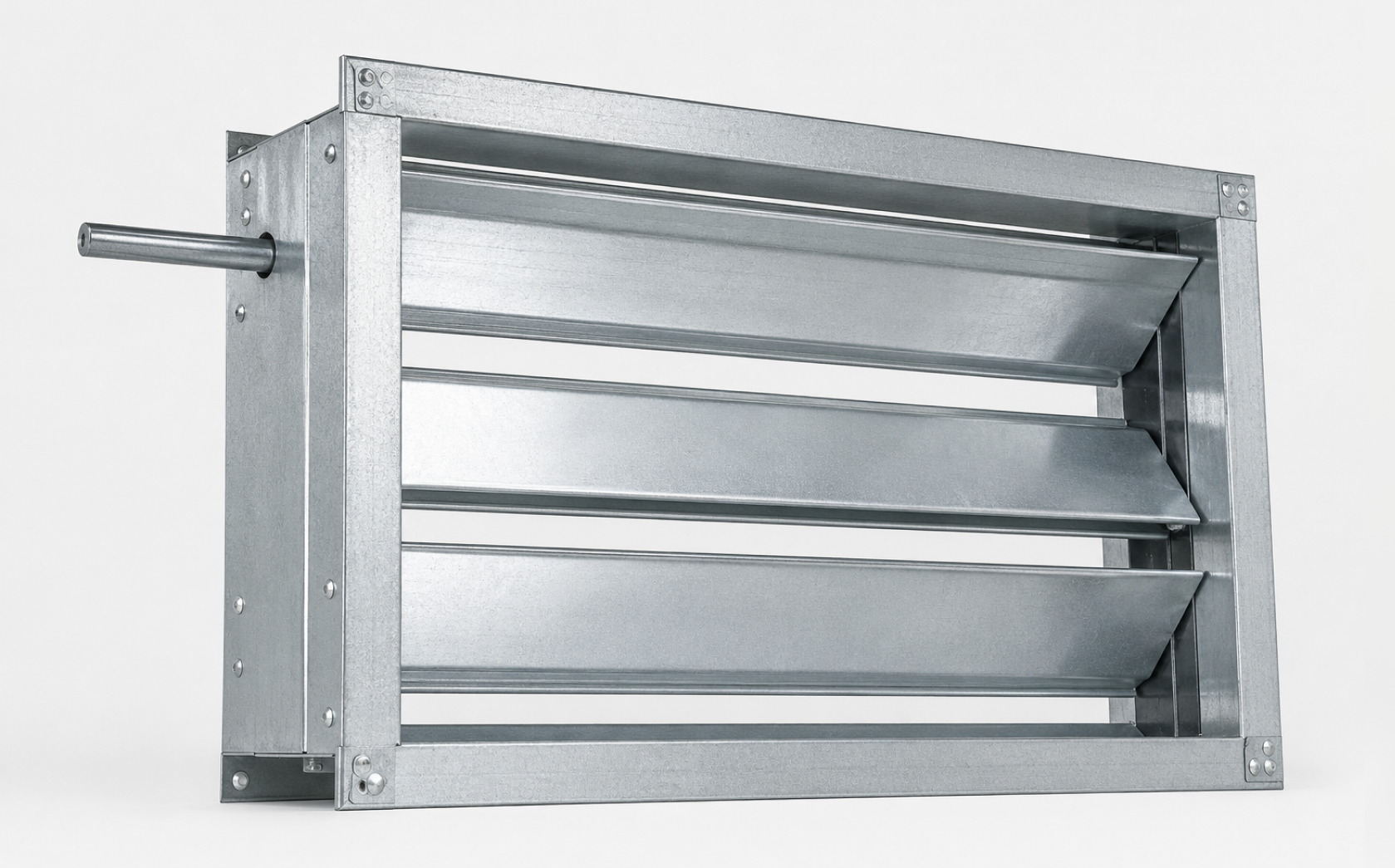

Клапаны и заслонки
Корпуса, рамки, панели и элементы регулирующих узлов.
Фасонные изделия
Отводы, переходы, тройники и детали сложной геометрии.

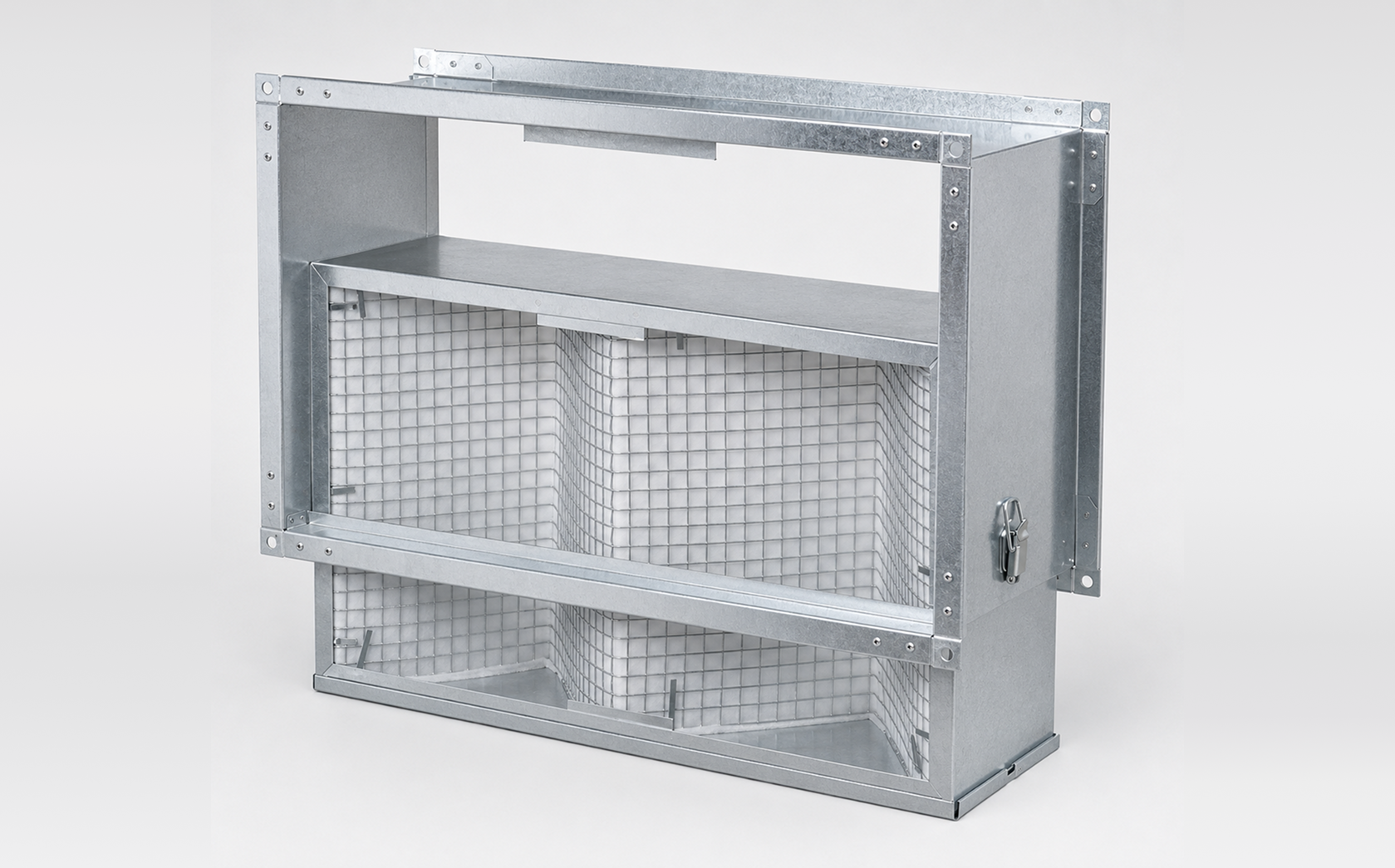

Другие изделия
Фильтры, шумоглушители, корпуса оборудования, теплообменники и другие детали из листового металла.
Что важно учитывать при выборе решения
Материал и толщина листа
Для подбора учитывают материал и суммарную толщину соединяемых листов. От них зависят требуемое усилие и выбор оснастки – пуансона и матрицы.
Геометрия изделия
Геометрия детали определяет доступ инструмента к точке соединения. При подборе учитывают высоту фланца, расстояние точки от края и необходимую глубину захода инструмента.
Расположение соединений
Одиночные точки, длинные ряды и соединения по периметру влияют на то, как удобнее организовать процесс – работать мобильным инструментом или на стационарном рабочем месте.
Объём производства
Для единичных изделий и небольших серий удобен мобильный инструмент. При регулярном выпуске можно организовать стационарное рабочее место или интегрировать инструмент в производственный участок.
Клинчинг и традиционные способы соединения
| Критерий | Клинчинг | Сварка | Заклёпки / саморезы |
|---|---|---|---|
| Сварочный нагрев | Нет | Есть зона термического влияния | Нет |
| Отдельный крепёж | Не требуется | Не требуется | Требуется |
| Защитное покрытие | Нет термического выгорания покрытия | Может потребоваться восстановление защиты | Нет нагрева, возможны отверстия и повреждение покрытия |
| Дополнительные операции | Обычно минимальны | Возможны подготовка, зачистка и восстановление покрытия | Подача крепежа, сверление или герметизация – по конструкции |
| Формирование точки | Короткий механический цикл, продолжительность зависит от модели инструмента | Зависит от способа сварки и режима | Зависит от крепежа и способа подачи |
| Интеграция в производство | От ручного формата до стационарной и автоматизированной компоновки | Возможна ручная и автоматизированная сварка | Возможна ручная или автоматизированная подача крепежа |
Если для изделия критичны прочность, герметичность или внешний вид соединения, результат проверяют на образцах из того же материала и той же толщины, что и серийная деталь.
Решения PRESS-STEEL для систем вентиляции
Линейка PRESS-STEEL включает ручные и пневматические инструменты, а также решения для стационарных рабочих мест и производственных участков. Подходящий вариант выбирают с учётом материала, суммарной толщины листов, геометрии детали, требуемой производительности и организации производства.
Один инструмент может использоваться для разных изделий, если параметры соединения входят в его рабочий диапазон. В ряде случаев для перехода на другую деталь достаточно заменить рабочую оснастку – пуансон и матрицу.

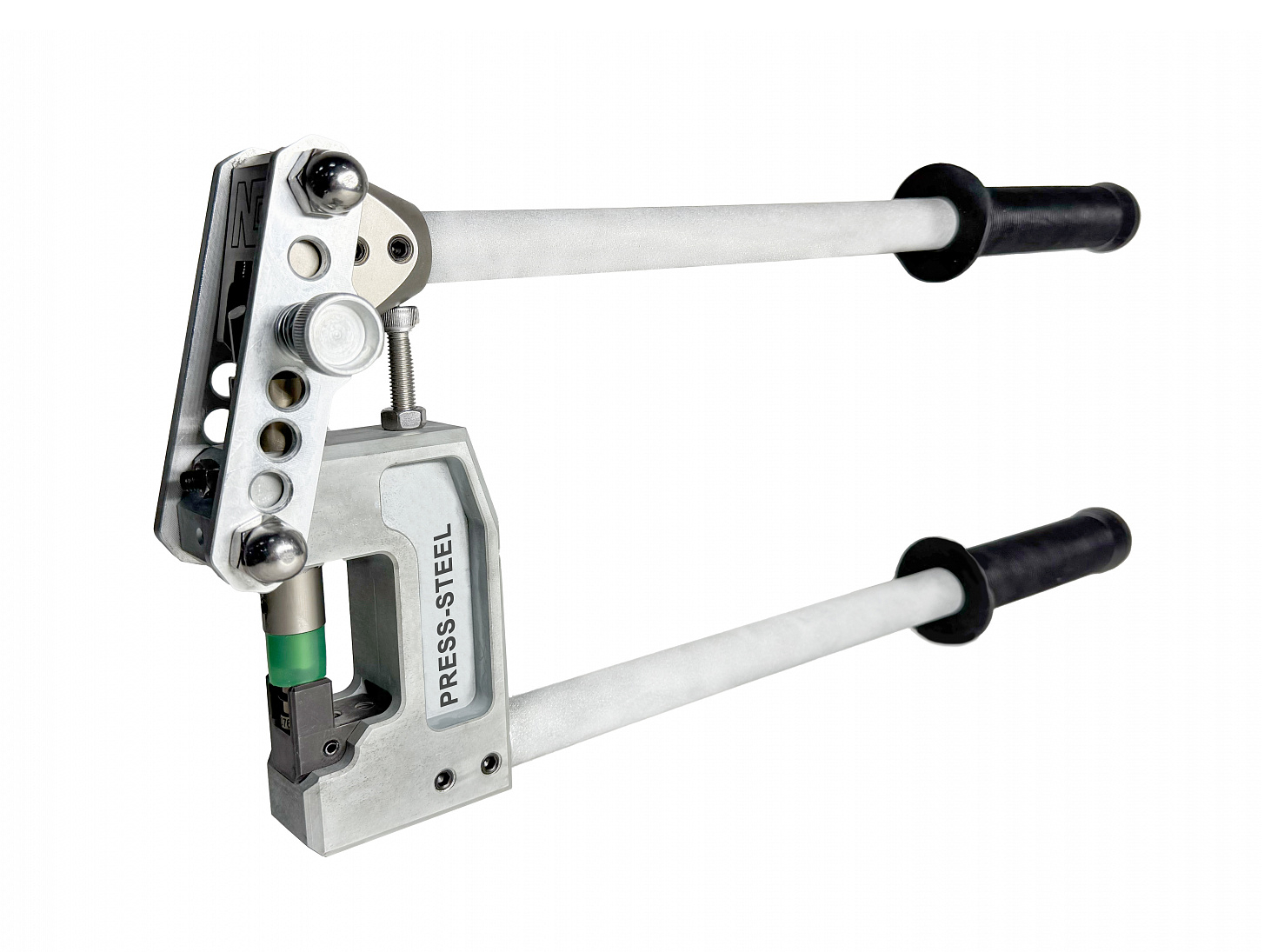

Ручные инструменты PRESS-STEEL
Для небольших партий, монтажа и участков, где важны мобильность и простой доступ к детали.
Подробнее →

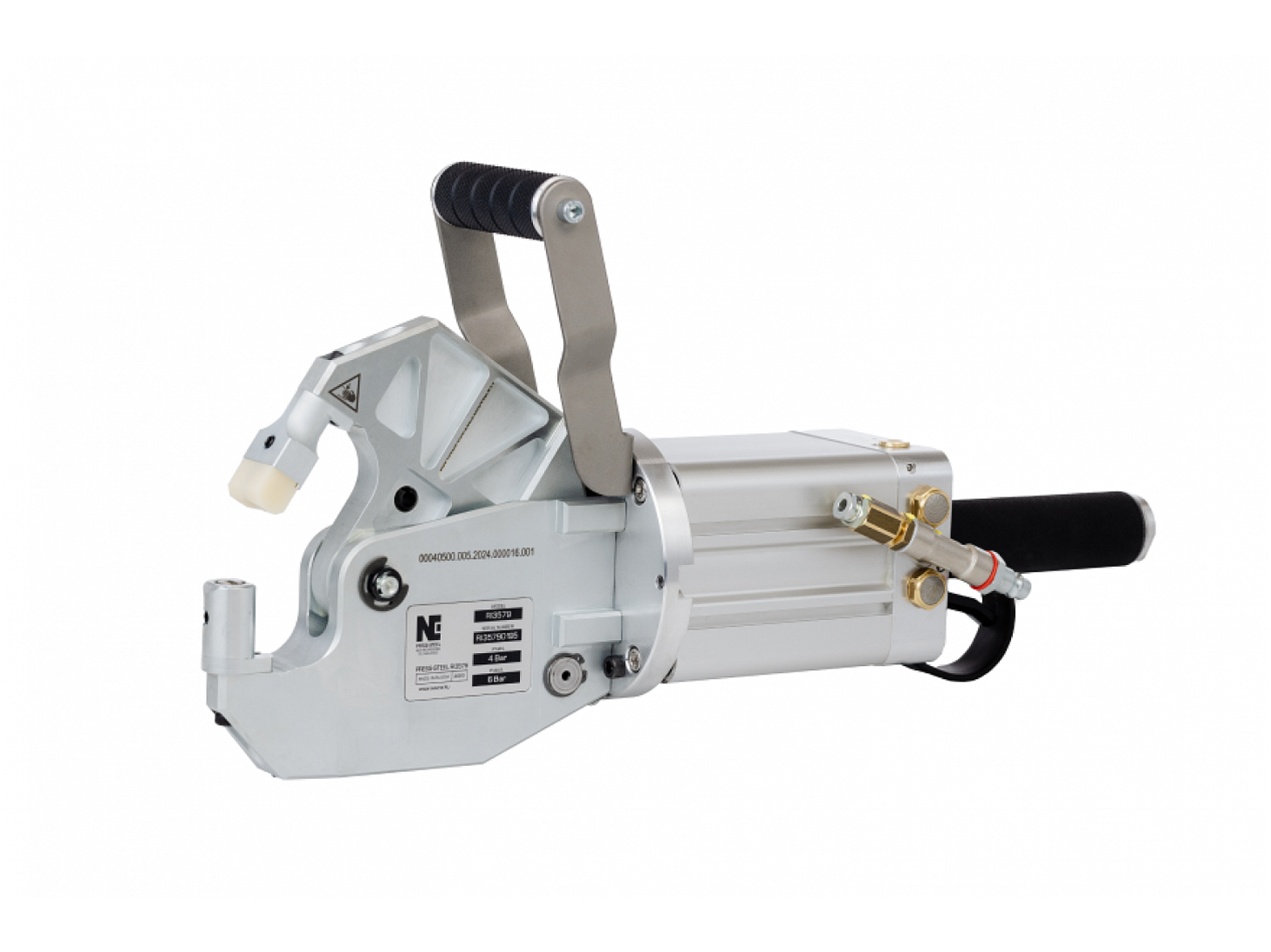

Серийные пневматические инструменты
Для регулярной работы: высокая повторяемость процесса, короткий цикл и возможность стационарной установки.
Подробнее →

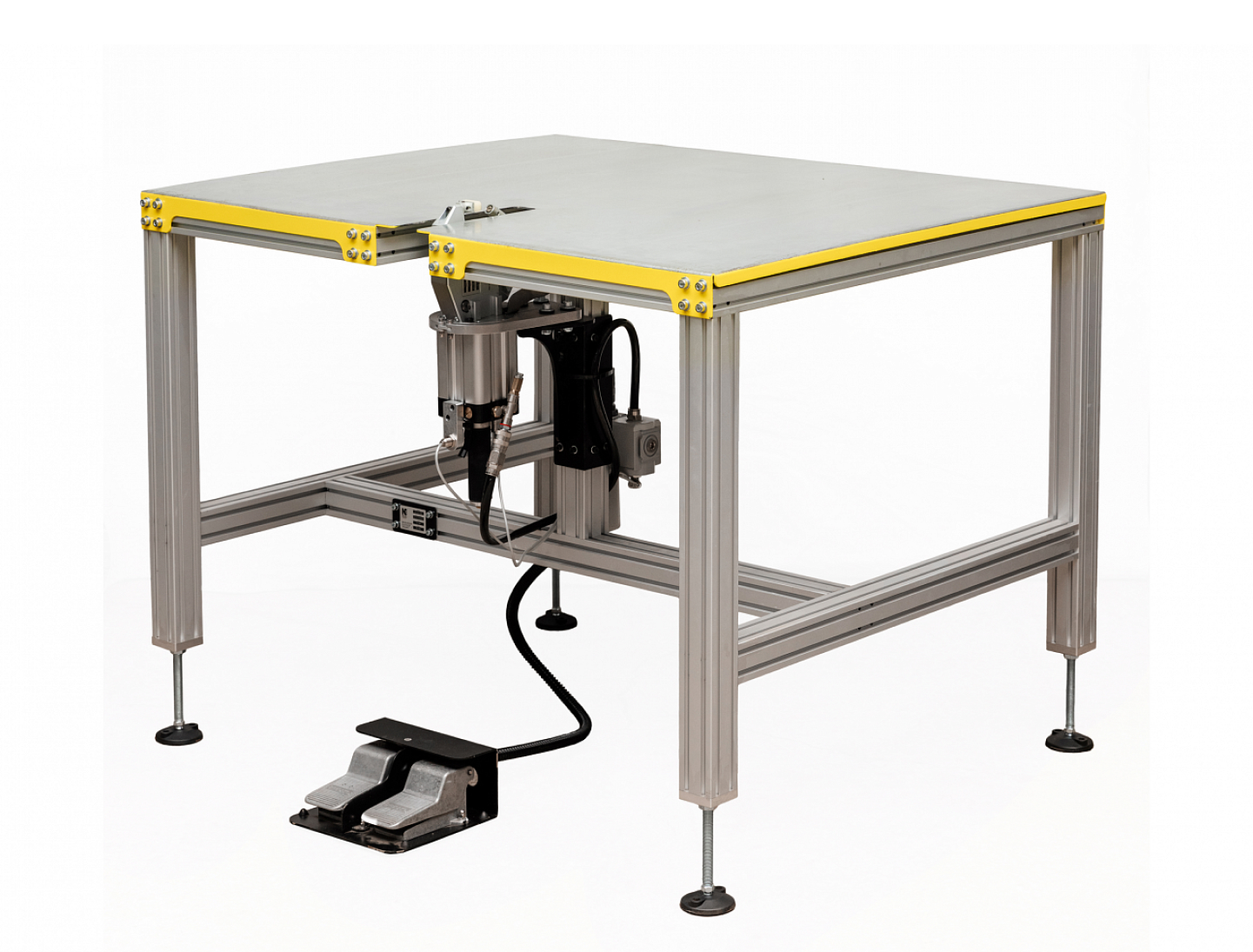

Стойки и рабочие столы
Позволяют зафиксировать инструмент, освободить руки оператора и организовать стабильный серийный цикл.
Подробнее →

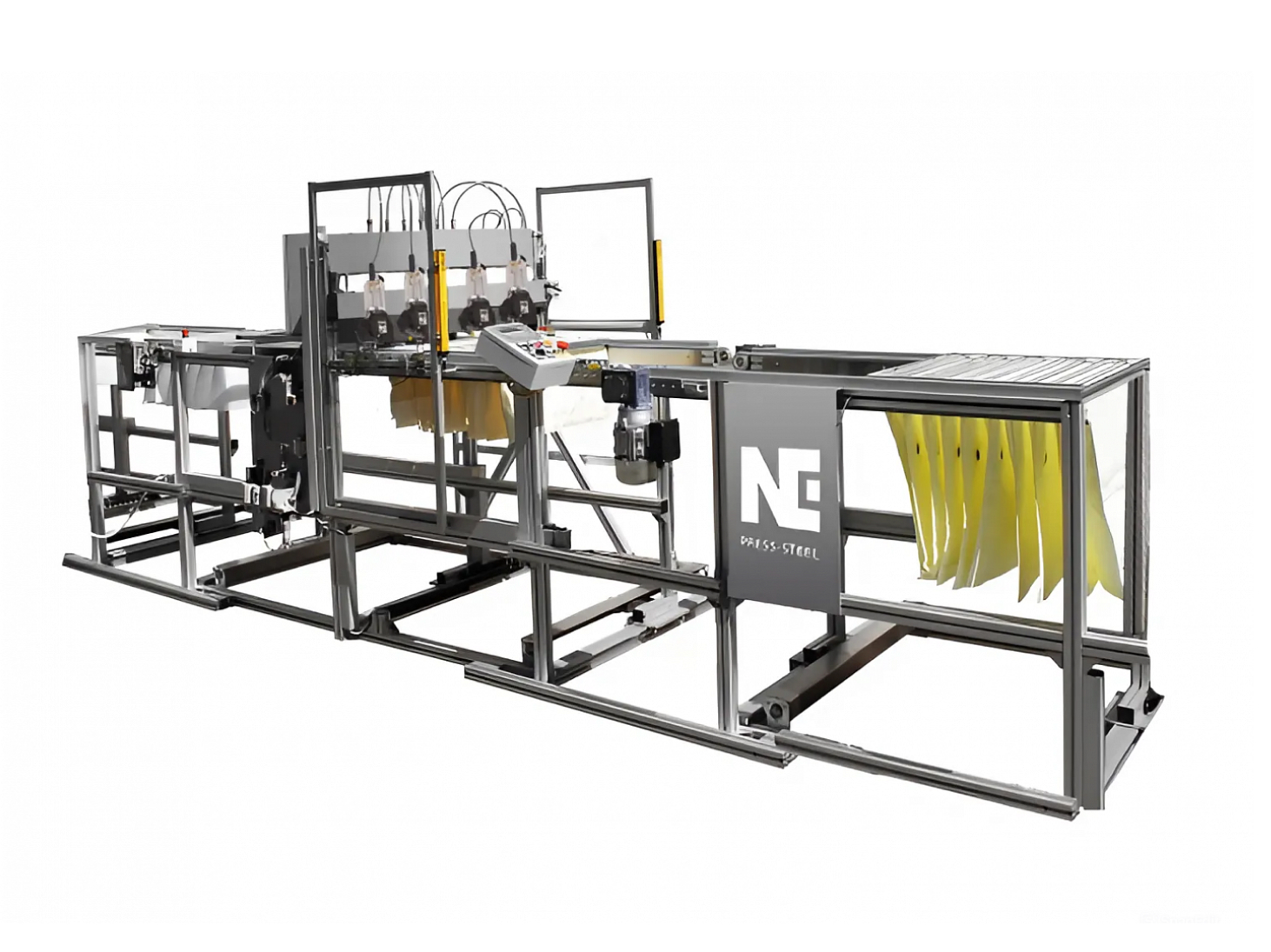

Решения для производственных линий
Клинчинг модули и оснастка для встраивания в автоматизированные и специализированные производственные участки.
Подробнее →Поможем подобрать решение
Материал, толщины, чертёж или образец и объём выпуска.
Инструмент, оснастку и удобный формат рабочего места.
Прочность, покрытие, геометрию и герметичность – если она требуется.
Поставка, запуск, обучение и дальнейшее техническое сопровождение.
Для подбора отправьте нам информацию о материале, суммарной толщине листов, геометрии детали и планируемом объёме выпуска. По этим данным специалисты PRESS-STEEL предложат подходящий инструмент и оснастку. При необходимости проверим соединение на ваших образцах.
→Оставить заявку
